Ячейки серии КРУ-Э (КРУ Элтранс) 6/10кВ (аналог: КСО-190, КРУ "Волга", КСО-298 MSM "Волжанка", КСВ-10)

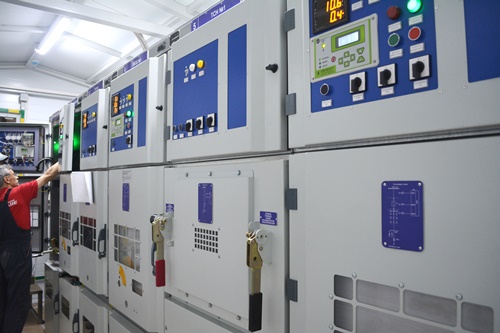

Распределительные щиты КРУ-10кВ состоят из нескольких соединенных между собой ячеек. Электрическое соединение ячеек внутри распределительного щита осуществляется с помощью одиночной системы сборных шин. Полная электрическая связь всех механических корпусов обеспечивается посредством подключения сборной заземляющей шины каждой ячейки к главной заземляющей шине щита.

Скачать опросный лист на ячейки КРУ

Цепи вторичной коммутации проложены в щите, внутри релейных отсеков. Связь между релейными отсеками разных шкафов осуществляется с помощью межячеечных соединений. Кабели низкого напряжения подводятся к релейному отсеку через верх или низ каждой ячейки. В ячейке установлено все оборудование главных цепей и цепей вторичной коммутации, которое обеспечивает функцию защиты. Каждая ячейка включает следующие компоненты, необходимые для реализации этой функции:

  • выкатной элемент
  • ячейку
  • систему защиты, контроля и управления

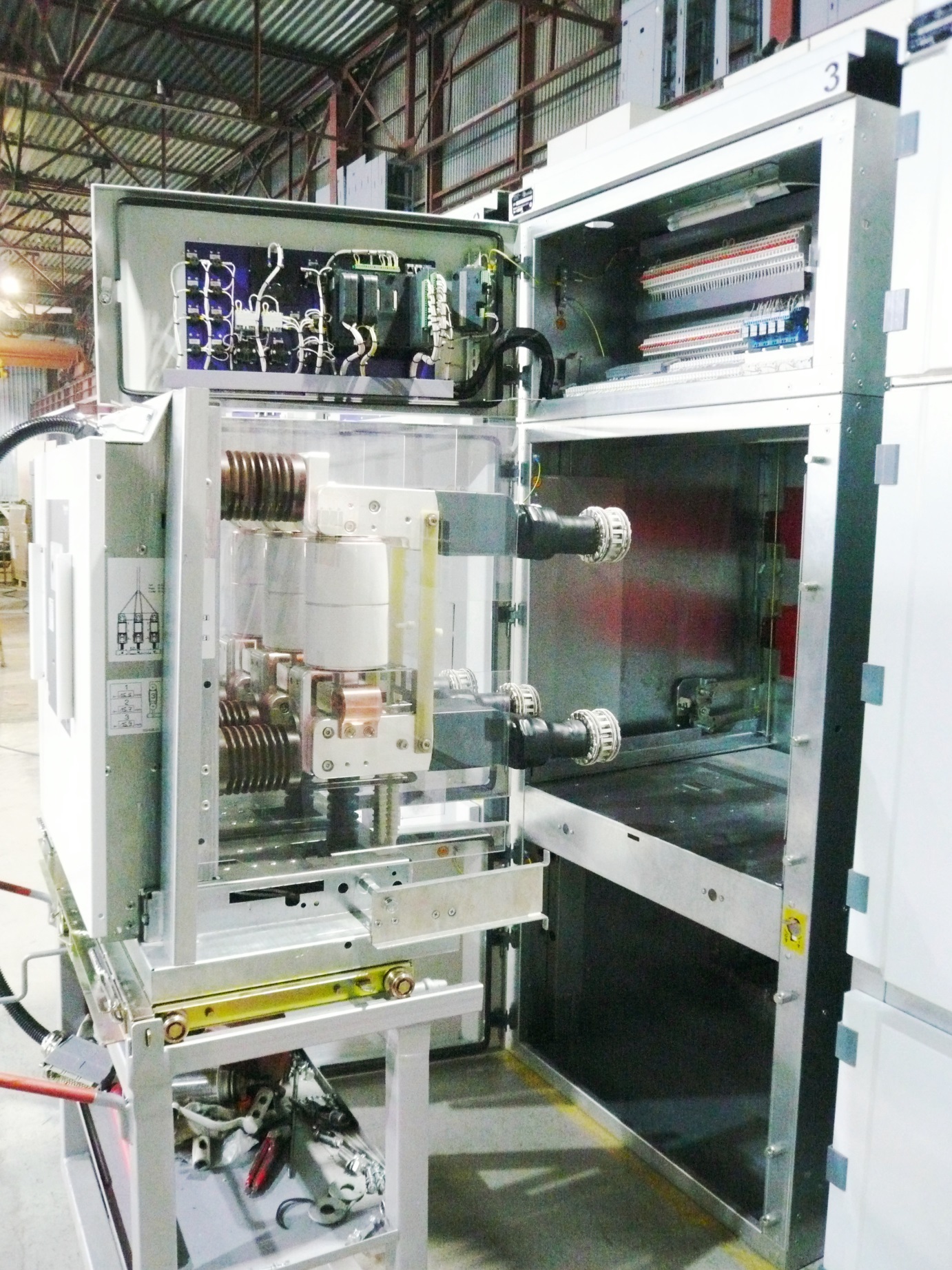

Выкатной элемент состоит из:

  • выключателя, контактора, ТН, ТСН;
  • механизма перемещения при помощи рукоятки для вкатывания и выкатывания;
  • блокировок для фиксации выкатного элемента в рабочем и контрольном положении;
  • электропривода для перемещения внутри ячейки (опция).

Ячейка

Корпус ячейки изготовлен из оцинкованной стали. Детали, находящиеся под высоким напряжением, помещены в отдельные отсеки разделенные металлическими перегородками. В этих отсеках находятся:

  • сборные шины;
  • выкатной элемент с выключателем, контактором, трансформатором напряжения или собственных нужд;
  • кабельная сборка высокого напряжения, заземляющий разъединитель, датчики тока и трансформаторы тока.

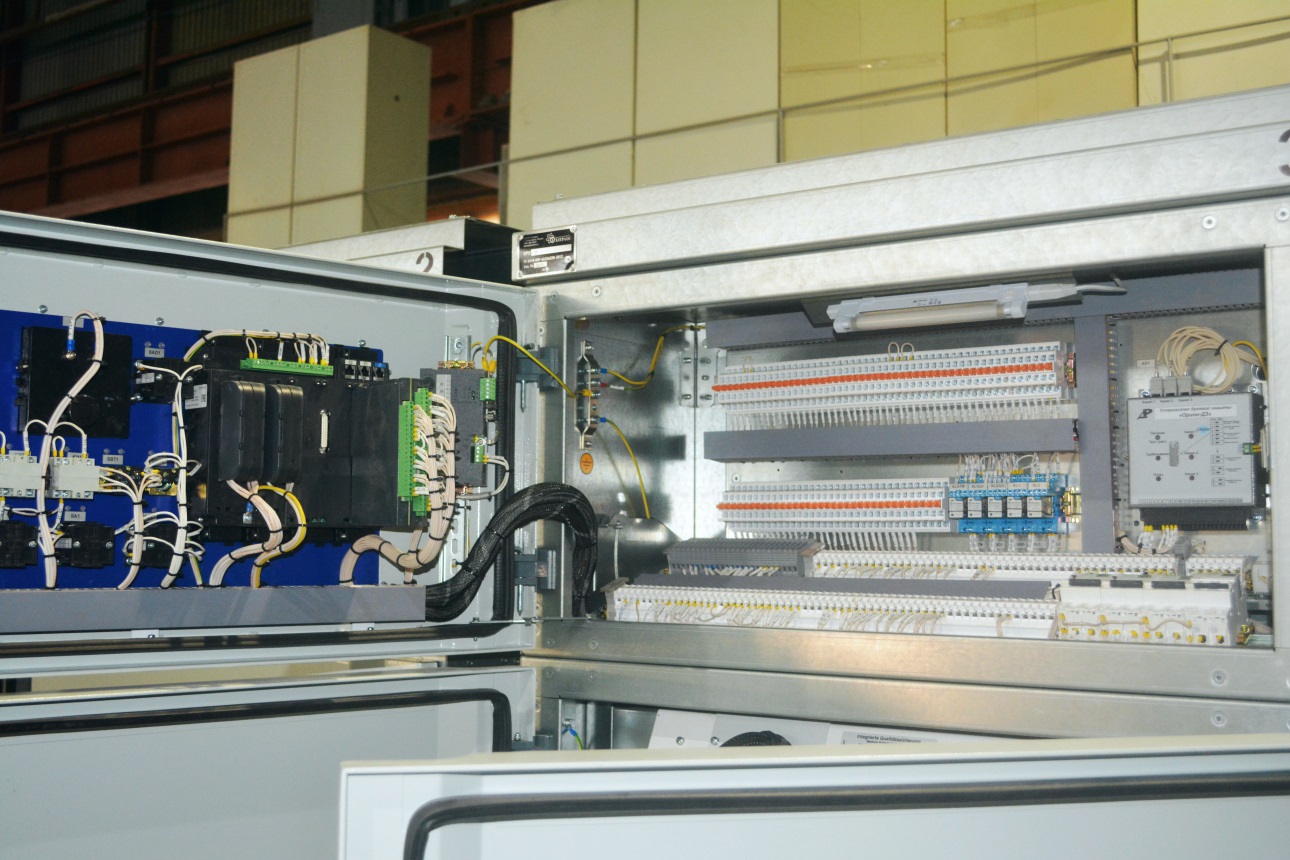

Цепи вторичной коммутации и систем РЗА размещены в съемном релейном отсеке, отделенном от аппаратов высокого напряжения.

Предполагается четыре основных конфигурации ячеек:

  • ячейка вводной (отходящей) линии;
  • секционная ячейка;
  • измерительная ячейка с трансформаторами напряжения и заземлением сборных шин;
  • ячейка ТСН

Система защиты, контроля и управления состоит из:

  • блока защиты, контроля и управления;
  • датчиков тока, которые могут быть трех типов: трансформаторы тока, трансформаторы тока нулевой последовательности, трансформаторы напряжения.

Условия эксплуатации

Нормальные условия эксплуатации устанавливаемого оборудования в соответствии со стандартами ГОСТ 15150-69. Высота над уровнем море не более 1000 м., на высоте более 1000 м в токовые характеристики необходимо внести понижающий коэффициент. Атмосферное давление от 86,6 до 106,7 кПа. Влажность среднесуточная относительная не более 95% при 25oС, не более 80% при 15oС.

Специфические условия эксплуатации:

  • в сейсмоопасных зонах и зонах с повышенной сейсмической активностью;
  • при повышенной температуре, при снижении токовых характеристик;
  • в коррозийной среде, при выборе адаптированного оборудования.

Технические характеристики

Наименование параметра Значение
Номинальное напряжение, кВ 6,0; 10,0
Наибольшее рабочее напряжение, кВ 7,2; 12,0
Номинальный ток главных цепей, А 630; 1250; 1600; 2000; 2500; 3150; 4000
Номинальный ток сборных шин  630; 1250; 1600; 2000; 2500; 3150; 4000
Номинальный ток отключения силового выключателя, кА 20; 31,5; 40
Ток термической стойкости, кА 20; 31,5; 40
Ток электродинамической стойкости, кА 51; 81; 102
Время протекания тока термической стойкости, с 3

Номинальное напряжение вспомогательных цепей, В:

-постоянный ток

-переменный ток



110; 220

100; 220

Габаритные размеры, мм:

-ширина

-глубина

-высота



650*; 750; 800; 1000**

1350; 1510***

2300

Масса шкафа КРУ, кг, не более 1150

* на номинальный ток до 1250А

** для шкафов на номинальный ток свыше 2000А и шкафа ТСН

*** для шкафов с верхним шинным вводом

Классификация исполнения

Наименование параметра Значение
Уровень изоляции по ГОСТ 1516.3-96 Нормальная "б"
Вид изоляции Воздушная, твердая, комбинированная
Наличие изоляции токоведущих шин главных цепей

с неизолированными шинами

с изолированными шинами

Вид линейных высоковольтных присоединений шинные и кабельные
Наличие выдвижных элементов в шкафах

с выдвижными элементами

без выдвижных элементов

Условия обслуживания

двухстороннее

одностороннее

Наличие дверей с дверьми
Вид оболочки шкафа сплошная металлическая

Вид управления

местное , дистанционное, телемеханическое

Вид привода заземлителя

ручной

электромоторный

Вид привода для перемещения ВЭ внутри КРУ

ручной

электромоторный

Установка ячеек

Требования к фундаментным рамам и кабельным каналам. Ячейки КРУ устанавливаются непосредственно на выровненный бетонный пол или закладную металлическую фундаментную раму. Для устранения неровностей бетонного пола, необходимо выполнить выравнивание слоем отделочного цемента. Неровности более 3мм/м не допускаются. Общую ровность пола рекомендуется проверять железной линейкой, перемещаемой по опорной поверхности. Линейка длиной 2 метра не должна выявлять неровности опорной поверхности более, чем на 5 мм.

Перед началом монтажа необходимо проверить соответствие фундаментной рамы и кабельных каналов проектной документации и приведенным далее рисункам.

Установка ячеек на бетонном полу. Ячейки КРУ могут крепиться непосредственно к бетонному полу с покрытием для обеспыливания или к фундаментной раме четырьмя анкерными болтами М10х60 через специальные отверстия диаметром 12 мм, выполненные в соответствии шкафа.
