Шкафы серии ШЭЛТ-220 предназначены для выполнения функций релейной защиты и автоматики основного оборудования подстанций 35-500 кВ.
Шкафы изготавливаются на основе металлоконструкций «Rittal», DKC, а также металлоконструкций участка металлообработки ГК Элтранс, c применением микропроцессорных терминалов производства «Радиус-Автоматика», «ЧЭАЗ», «Механотроника» и терминалов серии Micom производства Sсhneider Electric. В шкафах используются комплектующие ведущих отечественных и зарубежных производителей: Phoenix contact, Siemens, Weidmuller, Finder, OEZ, Relpol, ABB, Schneider Electric и др. Шкафы содержат разработанные на предприятии типовые комплекты релейной защиты и автоматики. Каждый комплект представляет собой самостоятельный функциональный узел, с отдельными цепями оперативного тока, входными/выходными цепями, органами управления и сигнализации. Испытательные блоки в цепях тока и напряжения, переключатели режимов работы устройств РЗиА сгруппированы на панелях по принадлежности к комплектам, что облегчает оперативное обслуживание оборудования.
Номенклатура типовых шкафов ШЭЛТ-220:
- ШЭЛТ-ДФЗ – шкаф дифференциально-фазной защиты линии 110-220 кВ;
- ШЭЛТ-ДЗЛ – шкаф продольной дифференциальной защиты линии 110-220 кВ;
- ШЭЛТ-КСЗ – комплект ступенчатых дистанционной и токовой защиты, автоматика управления выключателем линии 110-220 кВ;
- ШЭЛТ-АУВ – шкаф автоматики управления выключателем с трехфазным или пофазным приводом;
- ШЭЛТ-СВ – шкаф защит и автоматики управления секционным (шиносоединительным) выключателем;
- ШЭЛТ-ОВ – шкаф защиты и автоматики управления выключателем обходной системы шин;
- ШЭЛТ-Т – шкаф основной, резервной защиты двух/трехобмоточного трансформатора 35-220 кВ с комплектом автоматики регулирования напряжения;
- ШЭЛТ-РН – шкаф автоматики регулирования напряжения трансформатора;
- ШЭЛТ-ДЗО – шкаф дифференциальной токовой защиты ошиновки 110-220 кВ;
- ШЭЛТ-ДЗШ – шкаф дифференциальной токовой защиты шин;
- ШЭЛТ-ЦС – шкаф центральной сигнализации;
- ШЭЛТ-БСК – защита и автоматика управления выключателем линии к батарее статических конденсаторов;
- ШЭЛТ-АТ - Шкаф основной защиты и автоматики автотрансформатора 220 кВ;
- ШЭЛТ-РТ - Шкаф резервных защит и автоматики автотрансформатора 220 кВ.

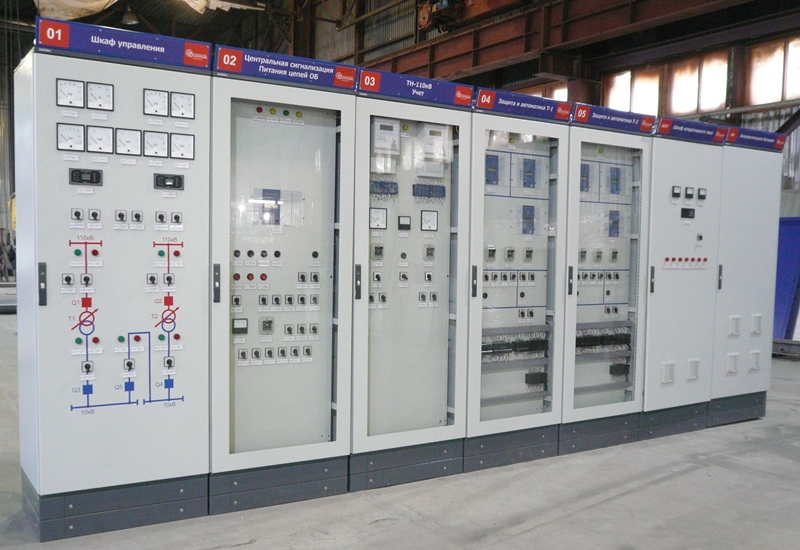

В типовом варианте шкаф ШЭЛТ выполняется двустороннего обслуживания с габаритами 800х600х2000 (ШхГхВ). Терминалы РЗиА, все режимные переключатели и блоки расположены на панели внутри шкафа, передняя дверь шкафа остекленная. Подвод кабеля выполняется снизу, через предусмотренные для этого кабельные вводы с уплотнениями. Ряды зажимов располагаются на боковых стенках вертикально. Ряды зажимов сгруппированы по комплектам и функциональным группам в пределах комплектов.
Шкафы ШЭЛТ с комплектами автоматики управления выключателем имеют варианты исполнения для монтажа в щит управления. В этом случае ключи управления, мнемосхема и лампы сигнализации положения выключателя устанавливаются на передней металлической части двери.
Для интеграции комплекса РЗиА в систему АСУ ТП все применяемые терминалы имеют не менее двух цифровых интерфейсов. По умолчанию применяется RS-485 с протоколом Modbus, возможны варианты с применением медного или оптического Ethernet и поддержкой протокола IEC 61850. Опции внешних коммуникаций определяются при формировании карты заказа.
Каждый шкаф ШЭЛТ изготавливается по индивидуальной карте заказа, учитывающей особенности конкретного изделия: состав комплектов, вид обслуживания, габаритные размеры, тип дверей, напряжение оперативного тока, параметры цепей измерения тока и напряжения, интерфейсы терминалов, требования по дополнительному оборудованию.
В состав поставки шкафа входит программное обеспечение для параметрирования терминалов, комплект ЗИП - для выполнения требований по готовности в течение гарантийного срока эксплуатации, паспорт на шкаф, эксплуатационная документация.
Шкафы ШЭЛТ-220 соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 60439-1:2004), ГОСТ Р 51317.6.5-2006 (IEC 61000-6-5:2001). Изготавливаются в климатическим исполнении - УХЛ4 согласно ГОСТ 15150-69. Стандартная сейсмостойкость шкафа до 9 баллов. Оболочка шкафа имеет степень защиты от прикосновения к токоведущим частям и попадания твердых посторонних тел не ниже IP41 по ГОСТ 14254.
Полный средний срок службы изделия составляет не менее 25 лет.
