Наша компания освоила выпуск комплектных ОПУ (оперативных пунктов управления) на базе стандартизованных модулей из панелей типа "сэндвич".
Оборудование ОПУ поставляется полностью смонтированным в модульном здании, что существенно сокращает срок и стоимость строительства.

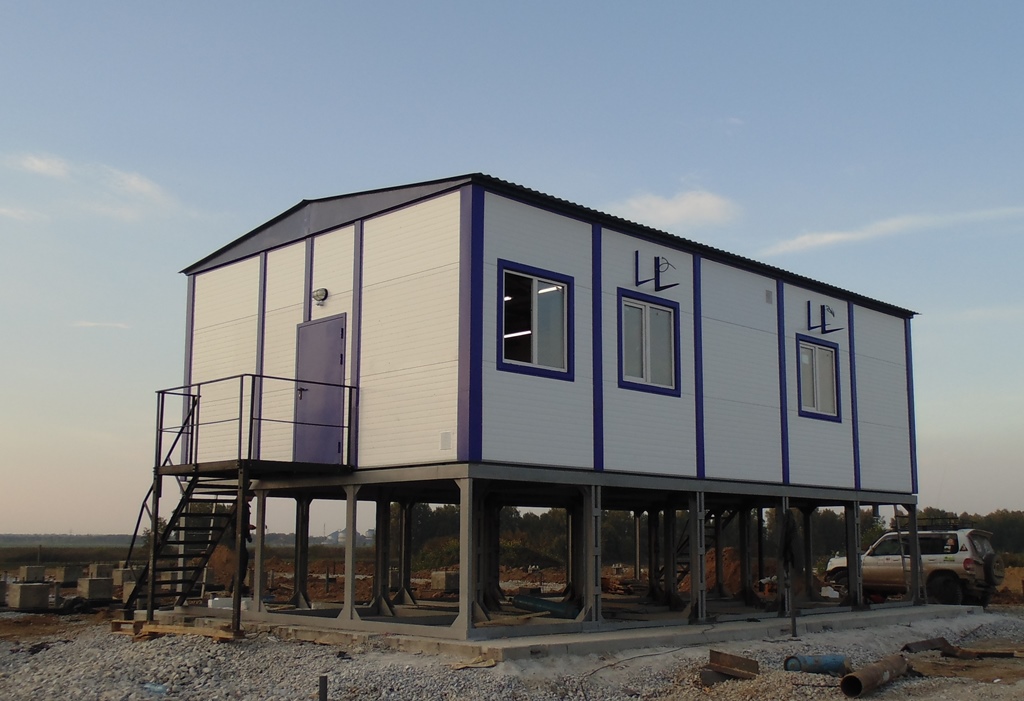

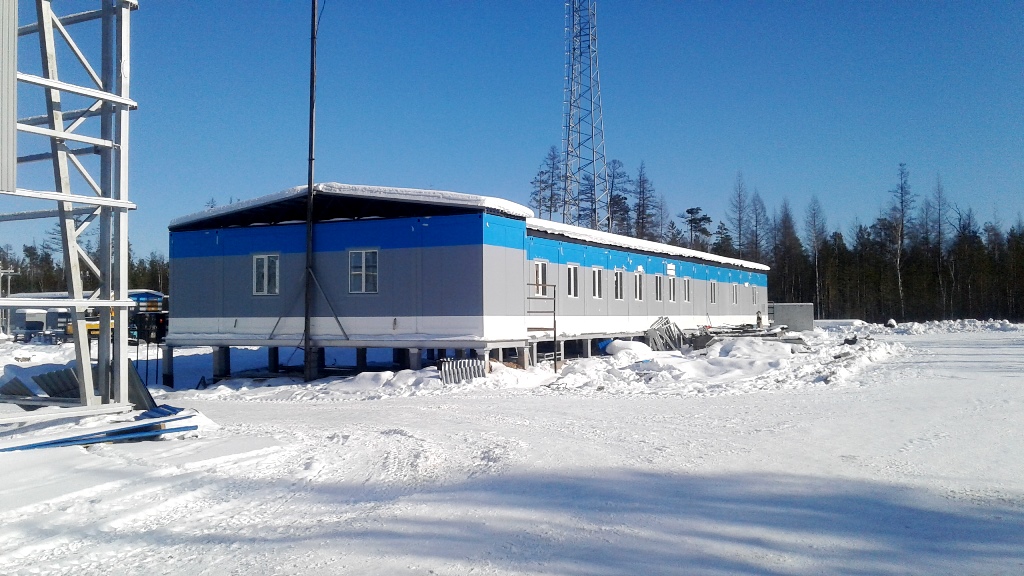

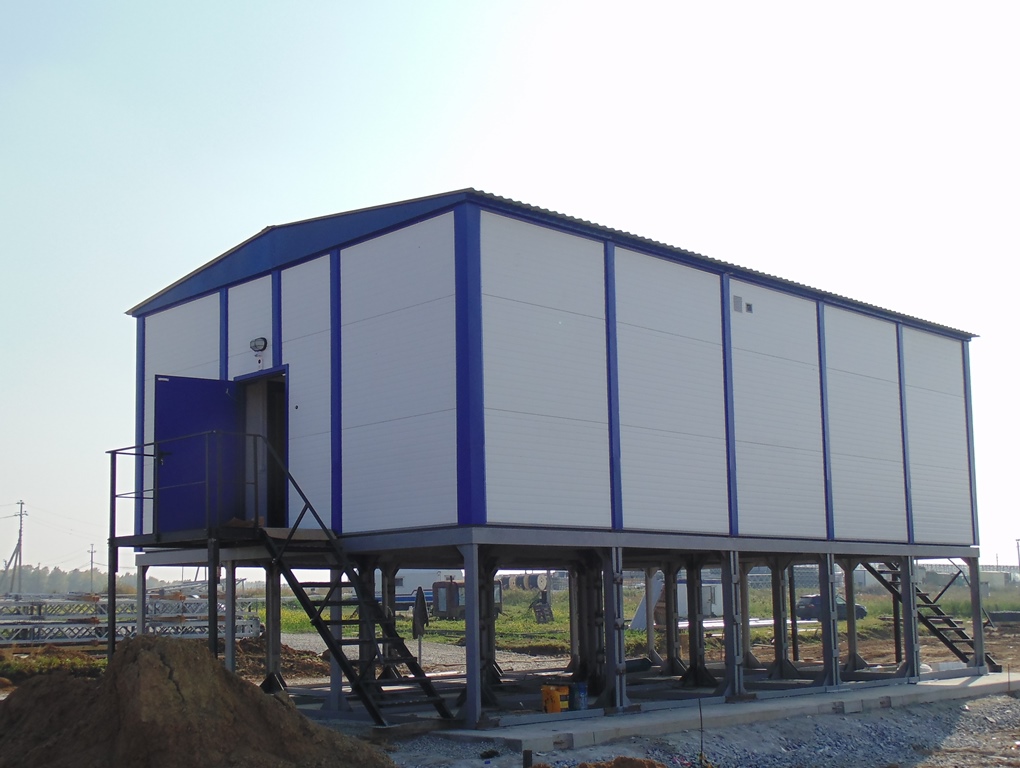

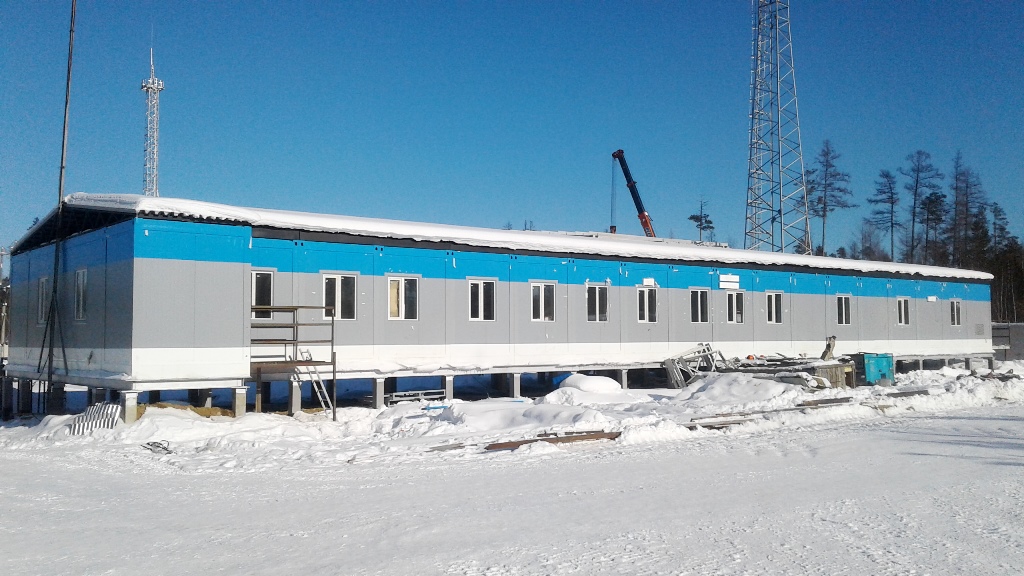

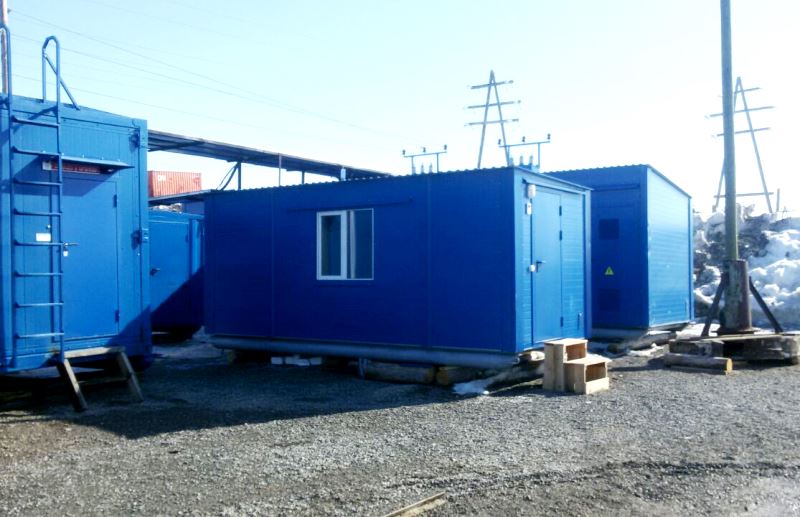

Количество модулей зависит от устанавливаемого в ОПУ оборудования и предусматриваемых проектом вспомогательных помещений. На месте монтажа модули устанавливаются на свайный (ленточный) фундамент и совмещаются в общее здание. Модульное ОПУ поставляется с автоматикой обогрева, освещения и вентиляции, в том числе, по заказу, устанавливается полноценная сплит-система кондиционирования воздуха, позволяющая эксплуатировать установленное оборудования в оптимальных условиях.

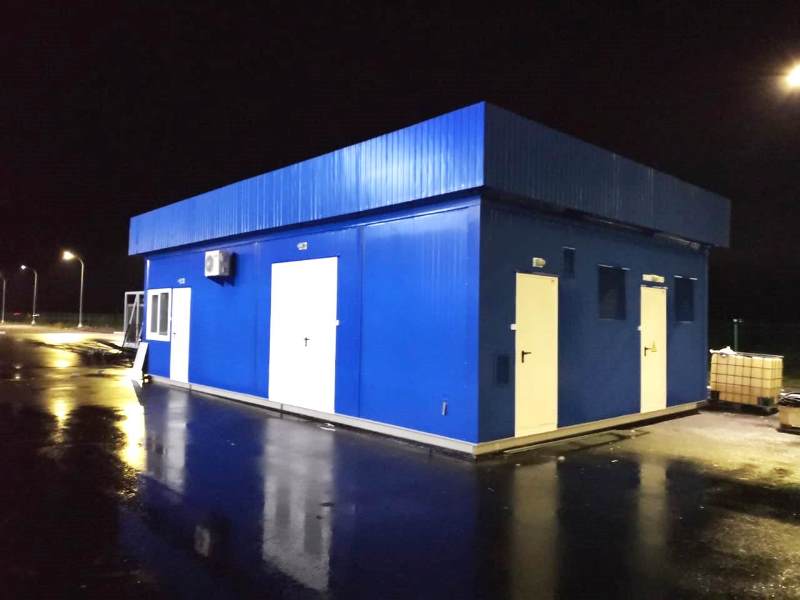

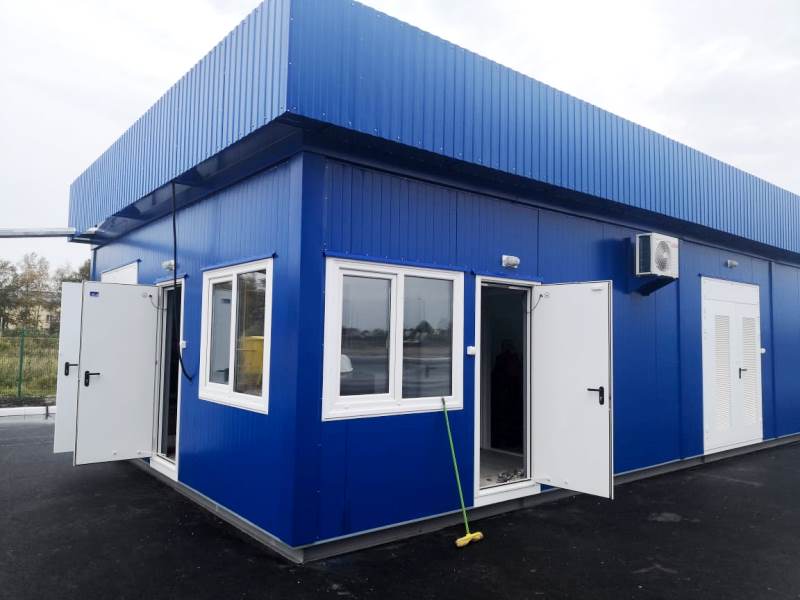

ОПУ имеют сварную конструкцию из стальных швеллеров, уголков и прямоугольных труб. Обшивка стен по наружным сторонам выполнена панелями типа «сэндвич». Тип внутренней отделки определяет заказчик. Ввод контрольных кабелей осуществляется через отверстия на дне. ОПУ монтируется на подготовленную, выверенную специальную площадку, фундамент, сваи или лежни. В здании ОПУ предусмотрено отопление, освещение, вентиляция, охранная и пожарная сигнализация. Дополнительная опция: система кондиционирования.

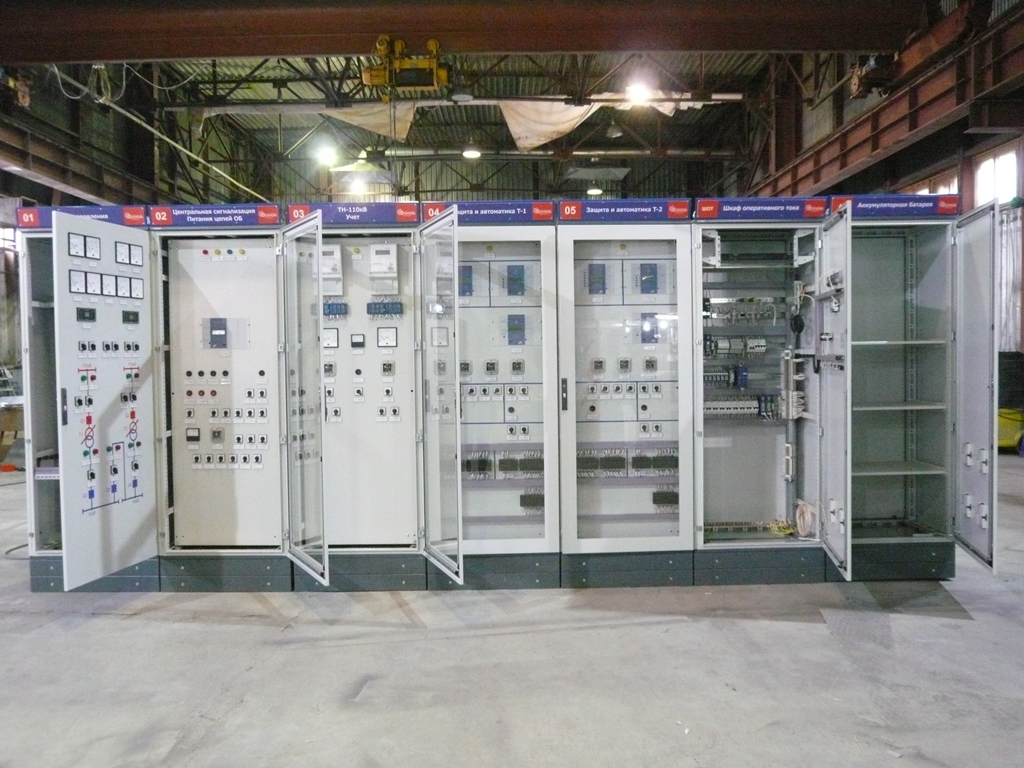

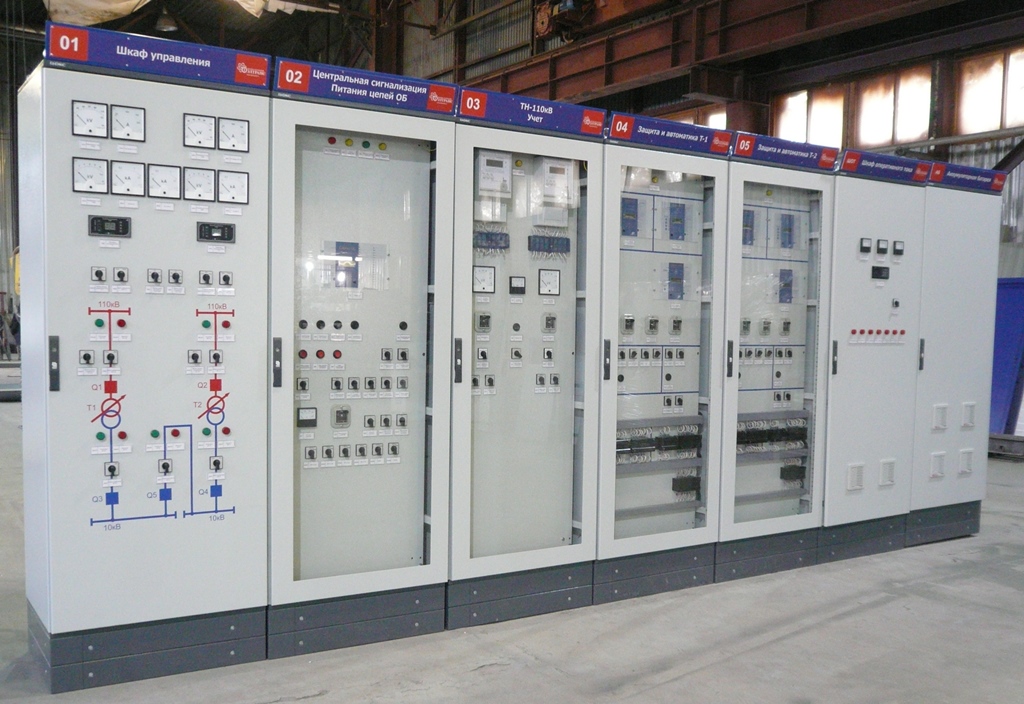

В модульном здании стандартно устанавливаются компактные шкафы одностороннего обслуживания глубиной 350 мм и шириной 600 - 800 мм, в которых размещается вся необходимая аппаратура РЗА, ЩСН и другого назначения. По проектному заданию в модульном ОПУ могут быть установлены шкафы и панели двухстороннего обслуживания.
Общеподстанционный пункт управления ОПУ предназначен для размещения:
- подстанционной аппаратуры цепей релейной защиты, автоматики и управления;
- аппаратуры высокочастотной связи;
- телемеханики;
- щитов и панелей собственных нужд;
- аппаратуры организации и управления оперативным током.
В состав аппаратуры ОПУ могут входить:
- панели дифференциальной защиты силовых трансформаторов;
- панели автоматического регулирования силовых трансформаторов под нагрузкой;
- панели управления секционными выключателями;
- панели защиты линии верхнего напряжения;
- панели защиты по напряжению;

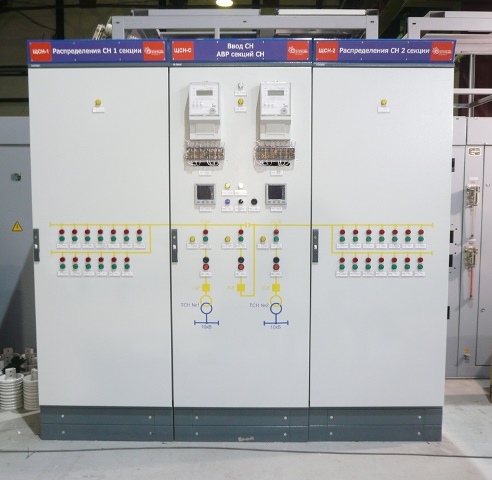

- ввод и распределение собственных нужд подстанции;
- шкаф управления оперативным током;
- комплект бесперебойного питания оперативным током;
- система центральной сигнализации;
- панели ВЧ-связи;
- панель телемеханики;
- клеммные шкафы.
Тип ОПУ, его размер, перечень аппаратуры зависит от типа схемы построения распределительного устройства (РУ) верхнего напряжения, от задач, решаемых этим РУ, и от желания заказчика. В ОПУ возможно размещение подсобного помещения, пункта оперативного дежурного, а также изменение технических характеристик отдельных систем обеспечения. При необходимости все релейные панели и вспомогательные шкафы можно разместить в здании ЗРУ и КРУН.
