Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения электрической энергии одного класса напряжения. Распределительное устройство содержит набор коммутационных аппаратов, вспомогательные устройства РЗиА и средства учёта и измерения.

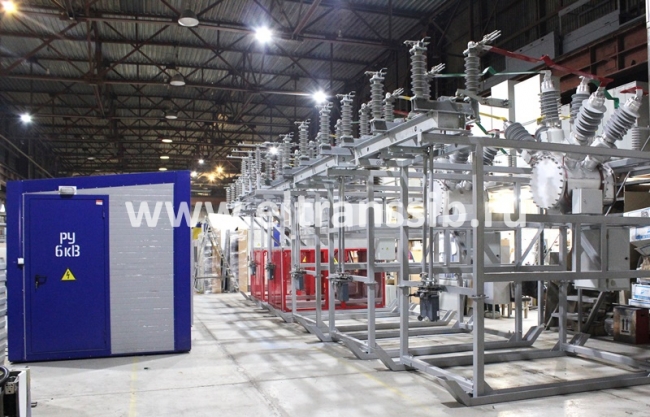

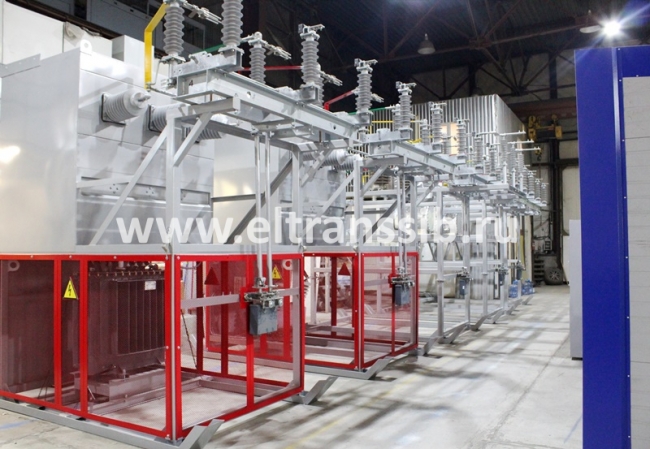

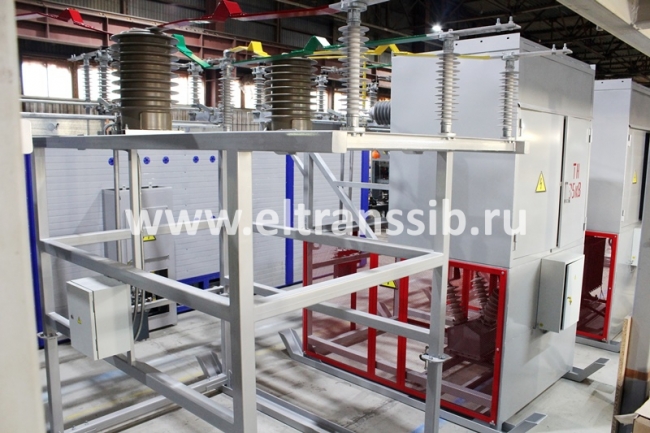

Открытое распределительное устройство (ОРУ) это электроустановка, все оборудование которой располагается на огороженном пространстве на открытом воздухе.

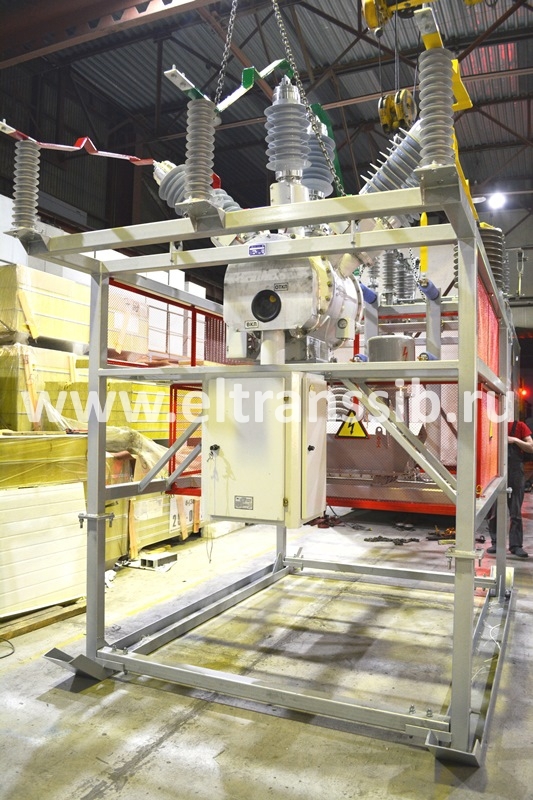

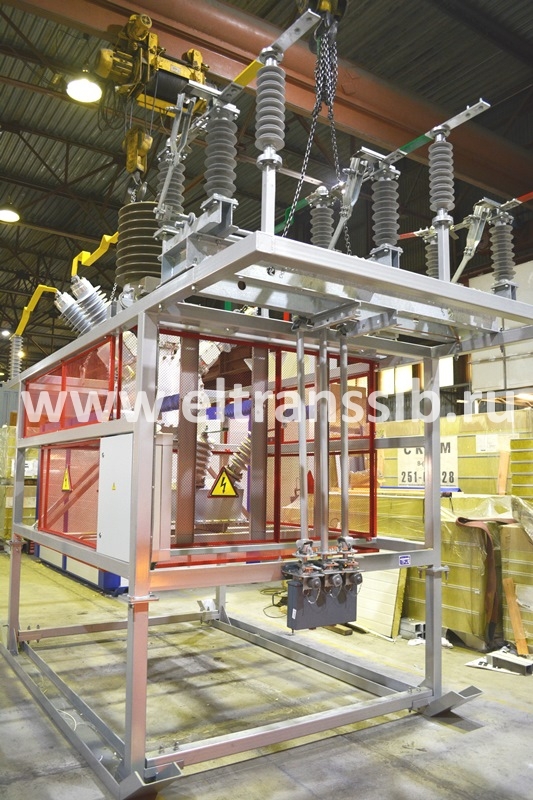

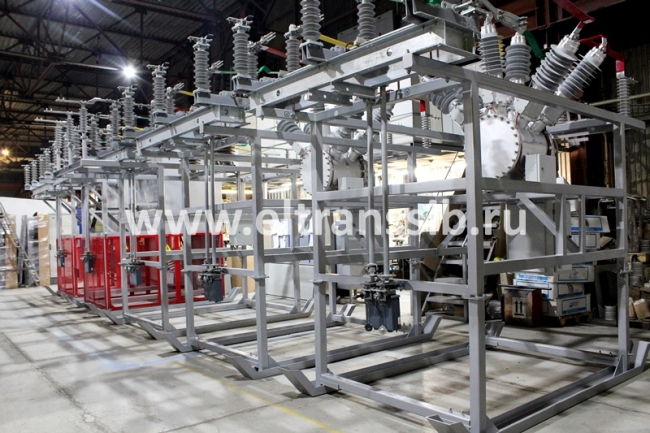

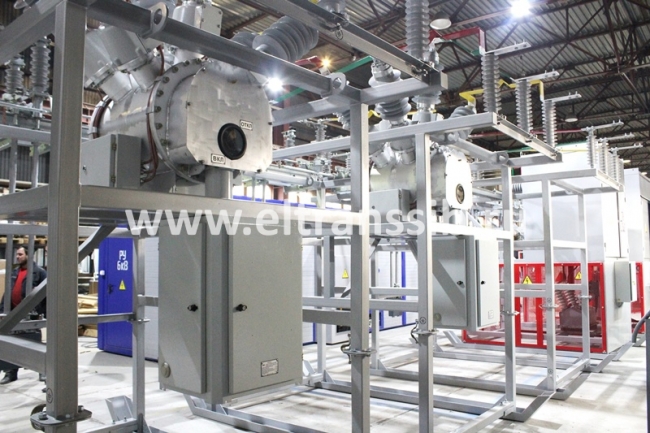

Компоненты металлоконструкции должны быть размещены на специальных, выполненных из металла или бетона основаниях, на расстояниях регламентированных правилами устройства электроустановок (ПУЭ).

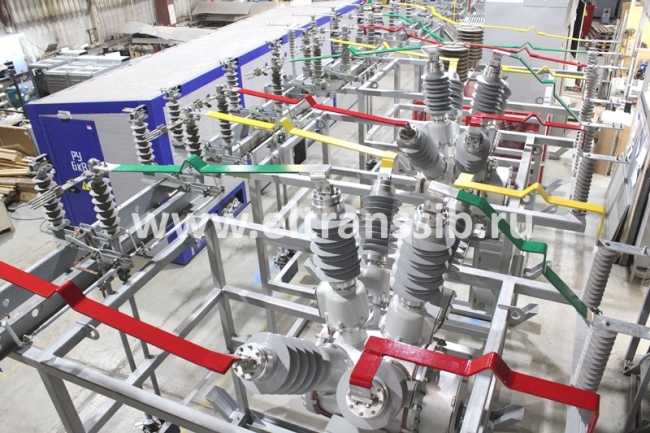

Сборные шины распределительного устройства могут быть выполнены в виде жестких труб, закрепленных на стойках при помощи опорных изоляторов или гибких проводов, подвешенных на порталы посредством подвесных изоляторов.
На напряжении от 110 кВ для повышения мер пожарной безопасности и снижения повреждений при аварии под масляными трансформаторами и другими устройствами, использующими для работы масло, оборудуются заполненные гравием углубления – маслоприемники. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.
Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.
Преимущества использования открытых распределительных устройств ОРУ:
- ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
- Изготовление ОРУ не требует дополнительных затрат на строительство помещений.

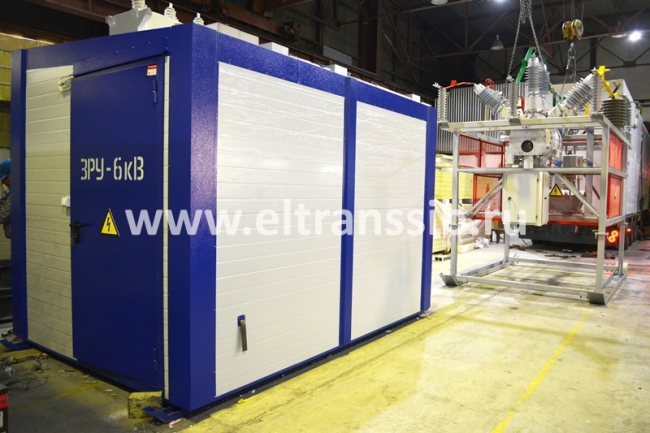

- ОРУ удобнее ЗРУ в плане расширения и модернизации.
- Возможно визуальное наблюдение всех аппаратов ОРУ.
