КРУ К-63

Общие сведения
Комплектное распределительное устройство напряжением 6-10 кВ серии К-63 (далее КРУ серии К-63) предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6-10 кВ. ТУ 3414 009 66236230 2012
КРУ серии К-63 применяется в качестве распределительных устройств 6-10 кВ, в том числе и распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6-10 кВ, 110/6-10 кВ, 110/35/6-10 кВ, для электрических сетей промышленности, сельского хозяйства, электрических станций, электрификации, железнодорожного транспорта и для расширения уже действующих РУ других типов. Комплектное распределительное устройство серии К-104 является аналогом КРУ К-63 (далее КРУ серии К-104).

Скачать опросный лист на ячейки КРУ

Технические данные
КРУ серии К-63 предназначены для работы внутри помещения (климатическое исполнение У3 и Т3 по ГОСТ 15150-69). КРУ серии К-63 пригодно для эксплуатации в условиях климата с атмосферой II степени загрязнения.
КРУ не предназначено для работы в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, а также в среде, опасной в отношении взрыва и пожара.
Высота установки КРУ над уровнем моря - не более 1000м.
Номинальное значение климатических факторов по ГОСТ 15150-69, при этом:
верхнее рабочее значение температуры воздуха при эксплуатации не выше +40 С, при среднесуточной расчетной температуре не выше +35 С;
нижнее рабочее значение температуры воздуха при эксплуатации не ниже -25 С, для исполнения Т3 -10 С.
КРУ серии К-63 соответствует требованиям ГОСТ 14693-90 и ГОСТ 1516.3-96.
При необходимости обеспечение нормальной работы шкафов в КРУ при минусовых температурах окружающего воздуха обеспечивается с помощью нагревательных приборов.

Наименование  Значение
Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение (линейное), кВ 7,2; 12,0
Номинальный ток главных цепей при частоте 50 Гц, А 630; 1000; 1600; 2000; 3150
Номинальный ток сборных шин, А 1000; 1600; 2000; 3150
Номинальный ток отключения высоковольтного выключателя при частоте 50 Гц, кА 12,5; 16; 20; 25; 31,5
Ток термической стойкости при времени протекания 3с, кА 20; 31,5
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА 51; 81
Уровень изоляции по ГОСТ 1516.3-96 нормальная изоляция, уровень «б»
Напряжение вторичных цепей, В 220 (переменного тока)
110, 220 (пост. и выпр. тока)
Вид линейных высоковольтных присоединений кабельные, шинные
Условия обслуживания с двухсторонним обслуживанием

Габаритные размеры

Тип исполнения Габаритные размеры, мм
(высота, Н х глубина, L х ширина, В)
Ячейка К-63 на ток 630-1600 А 2270 х 1365 х 750*
Ячейка К-63 на ток 2000-3150 А 2270 х 1365 х 1150*

* Размер будет меняться в зависимости от встраиваемого оборудования. Габаритные размеры могут меняться по пожеланию Заказчика

Принципиальные схемы электрических соединений главных цепей КРУ серии К-63

Конструктивное исполнение
КРУ серии К-63 комплектуются электрооборудованием на номинальное напряжение 10 кВ; трансформаторы напряжения, ограничители перенапряжений, силовые предохранители, силовые трансформаторы устанавливаются на напряжение 6 или 10 кВ (по заказу)
В КРУ серии К-63 в зависимости от схемы главных цепей и конкретного заказа могут быть установлены следующие аппараты:
1. Выключатели выкуумные
BB/TEL (Таврида Электрик, г. Москва), ВБ (НПП Контакт, г. Саратов), ВБСК (Электрокомплекс, г. Минусинск), ВВУ-СЭЩ (Электрощит, Самара), BBP ( Росвакуум, г. Троицк), Evolis (Merlin Gerin, Франция)
2. Разъединители и заземлители высоковольтные на 630, 1000 А, 10 кВ с приводами
3. Трансформаторы тока опорные и шинные ( по заказу) на ток до 2500 А
ТОЛ (Свердловский завод трансформаторов тока, г. Екатеринбург), ТОЛ-СЭЩ (ГК Электрощит, г. Самара)
4. Трансформаторы напряжения
ЗНОЛ,3*ЗНОЛ, НОЛ (Свердловский завод трансформаторов тока, г. Екатеринбург)
5. Предохранители типа ПКТ; ПКН
6. Ограничители перенапряжений
7. Силовые трансформаторы
8. Трансформаторы собственных нужд
ОЛС. ОЛСП (Свердловский завод трансформаторов тока, г. Екатеринбург), ТСКС (Завод силовой электроаппаратуры, г. Чебоксары)
В качестве защит применяются электромеханические реле или микропроцессорные блоки. Релейная защита присоединений к шкафам КРУ серии К-63 обеспечивается многофункциональными малогабаритными высоконадежными микропроцессорными блоками фирм Siemens, Alstom (Micom), Schneider Electric, Микропроцессорные технологии (БЗП), ABB, Merlin Gerin (Sepam), Радиус Автоматика (Сириус) и других ведущих производителей.
Для дуговой защиты применяются: регистратор дуговых замыканий ДУГА-О, устройство дуговой защиты «Орион-ДЗ», устройство дуговой защиты ОВОД-МД
КРУН изготавливается в виде полностью собранного блока из шкафов с выполненным монтажом электрических схем главных и вспомогательных цепей.
Изготовление КРУ производится в с соответствии с комплектом рабочей конструкторской документации и параметрами заказа.
В состав КРУ в зависимости от конкретного заказа могут входить:
шинные мосты между двумя рядами шкафов, расположенных в одном помещении;
шинные вводы в ближний и дальний ряды распределительного устройства с прямой и обратной фазировкой для подключения воздушных вводов и отходящих линий, а так же силового трансформатора внутри РУ;
переходные шкафы для стыковки КРУ других серий;
кабельные лотки для подводки к ряду КРУ контрольных кабелей и проводов вспомогательных цепей
клеммный шкаф для подвода контрольных кабелей к КРУ
запасные части и приспособления
Присоединения могут быть как кабельными так и шинными.
Конструкцией КРУ предусмотрены три варианта ввода высоковольтного кабеля в высоковольтный отсек шкафа в зависимости от конкретного заказа:
через кабельные каналы снизу шкафа с присоединением в шкафу;
сверху через кабельный блок с присоединением в шкафу;
через кабельные каналы кабельным блоком с присоединением вне шкафа КРУ
Конструкцией КРУ серии К-63 предусмотрены два типа заземляющих разъединителей:
с механизмом замыкания, скорость срабатывания которого зависит от оператора;
с быстродействующим механизмом замыканием, скорость срабатывания которого не зависит от оператора
Заземляющий разъединитель с быстродействующим механизмом замыкания позволяет произвести включение при наличии напряжения на неподвижных контактах разъединителя.
Выбор типа заземляющего разъединителя определяется заказчиком.
В КРУ серии К-63 имеется быстродействующая дуговая защита, выполненная на фототиристорах, установленных в высоковольтных отсеках шкафов: отсеке ввода, выкатного элемента, сборных шин.
Схемы от дуговых замыканий выполнены с блокировкой по току, по напряжению, по току и по напряжению.

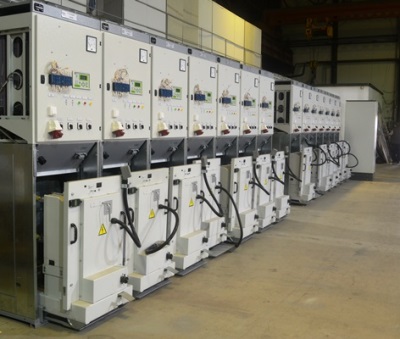

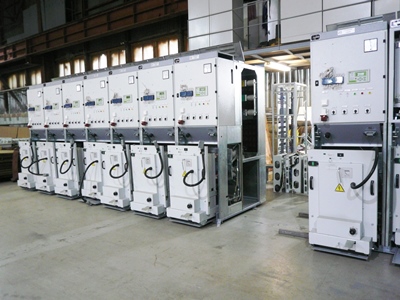

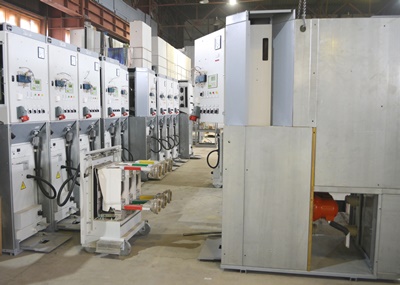

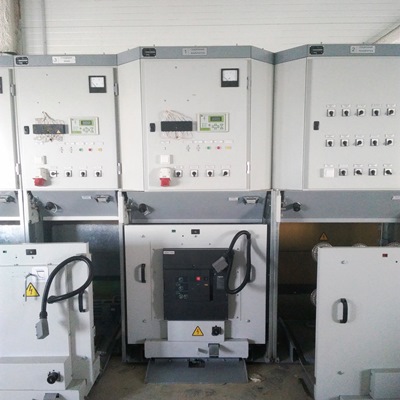

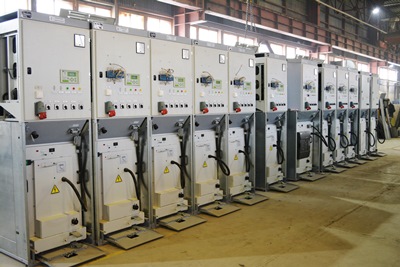

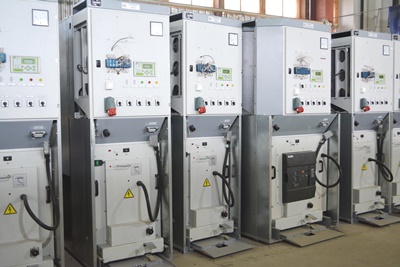

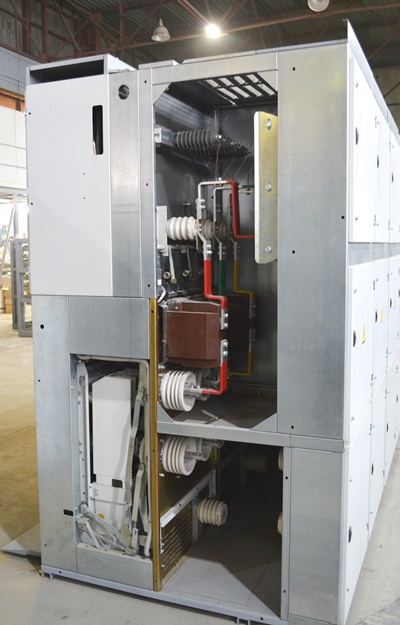

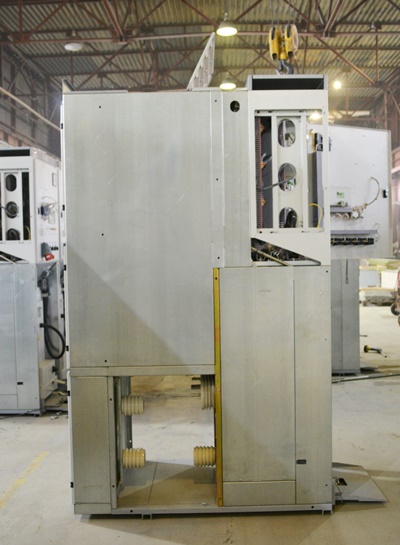

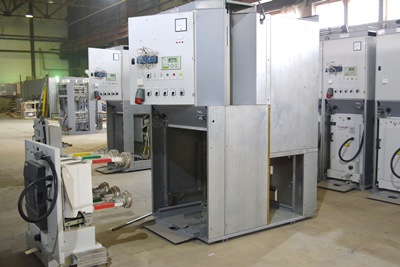

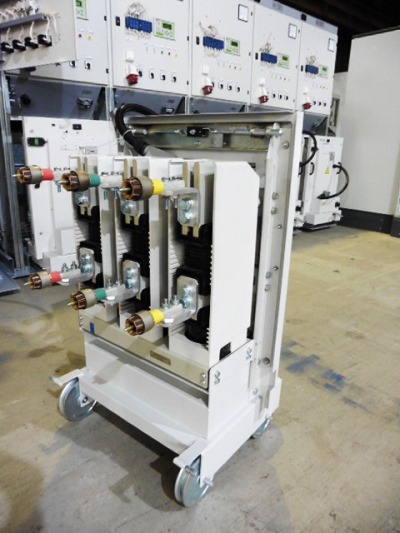

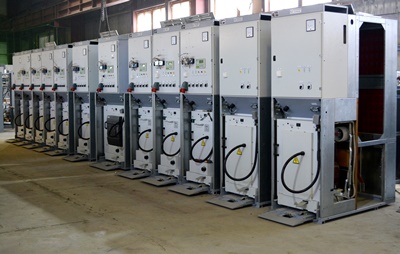

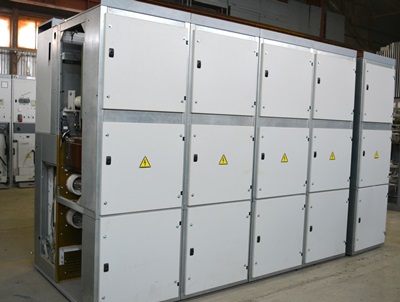

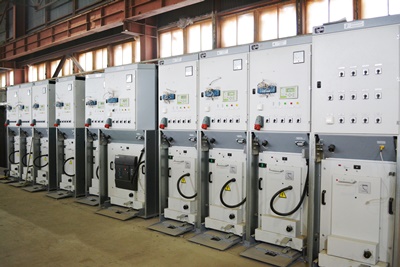

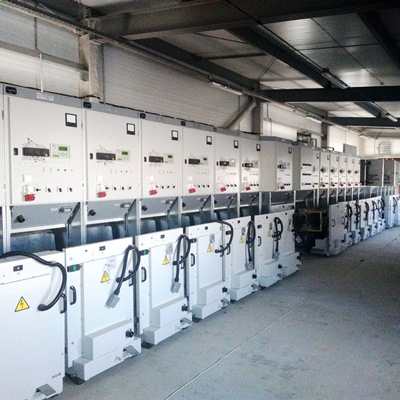

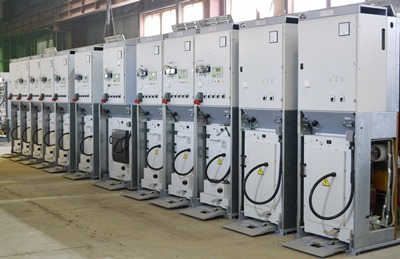

КРУ серии К-63 состоит из жесткого металлического корпуса, внутри которого размещена вся аппаратура. Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками и автоматически закрывающимися шторками. Выключатель высоковольтный с приводом установлен на выкатном элементе (тележке). В верхней и нижней частях тележки расположены подвижные разъединяющие контакты, которые при вкатывании тележки в КРУ замыкаются с шинным (верхним) и линейным (нижним) неподвижными контактами.
При вкатывании тележки с предварительно отключенным выключателем разъемные контакты отключаются, при этом выключатель будет отключен от сборных шин и кабельных вводов. Когда тележка находится вне корпуса КРУ К-63, обеспечивается удобный доступ к выключателю и его приводу для ремонта, а при необходимости быстрой замены выключателя другим аналогичным, установленным на такой же тележке.
Выкатной элемент КРУ серии К-63 имеет три положения:
рабочее -  тележка находится в корпусе шкафа, первичные и вторичные цепи замкнуты;
контрольное - тележка в корпусе шкафа, первичные и вторичные цепи разомкнуты;
ремонтное - тележка находится вне корпуса шкафа, , первичные и вторичные цепи разомкнуты.
В рабочем и контрольном положении выкатной элемент имеет механизм фиксации. Для облегчения перемещения тележки в рабочее положение имеется рычажной механизм, управляемый съемной рукояткой.
При выкатывании тележки из шкафа автоматически шторками закрываются отсеки шинного и линейного разъединяющих контактов, что исключает возможность случайного прикосновения к токоведущими частям, оставшимся под напряжением.
Кроме выключателей на выкатной тележке монтируются и трансформаторы напряжения, разрядники, силовые предохранители, разъемные контактные соединения, трансформаторы собственных нужд.

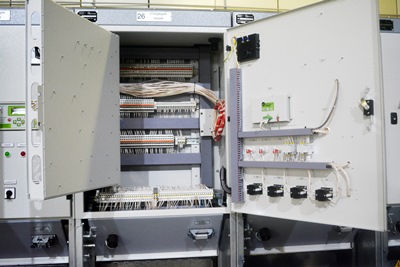

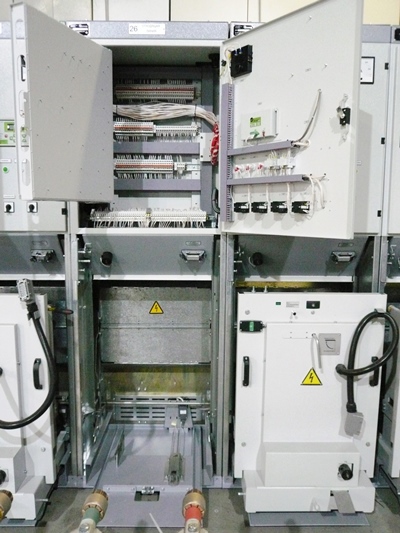

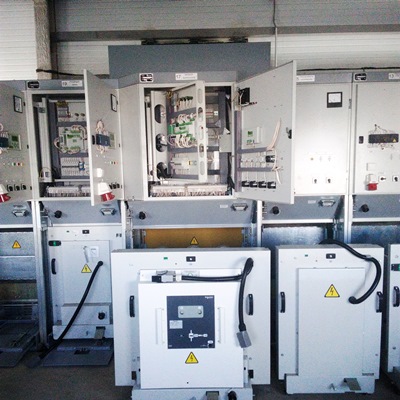

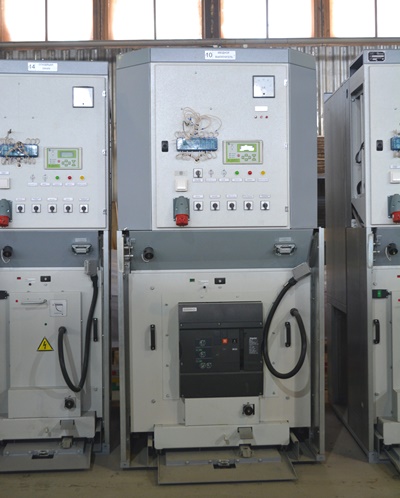

Аппаратура вторичных цепей шкафов КРУ (аппараты управления, защиты, сигнализации, микропроцессорные блоки релейной защиты, приборы контроля и учета электроэнергии и т. п.) располагается в релейном шкафу, который выполняется в виде изолированного от высоковольтных цепей, блока. Шкаф изготавливается отдельно, после полной комплектации аппаратурой и коммутации вторичных электрических цепей в соответствии с электрической схемой заказа устанавливается на свое место и крепится болтовыми соединениями.
Микропроцессорные блоки, приборы учета, контроля и аппараты сигнализации монтируются на двери релейного шкафа.
Комплектующее оборудование - разъемные контактные соединения, заземлители, выключатели, изоляторы, опорные и проходные устанавливается только с Uном=10 кВ, а трансформаторы напряжения, ограничители перенапряжений, силовые предохранители, силовые трансформаторы -  на напряжение 6 или 10 кВ (по заказу).
В процессе изготовления КРУ выполняется контрольная сборка заказанного РУ  в функциональный блок в соответствии с опросным листом. При контрольной сборке осуществляется ошиновка РУ (соединение сборных и ответвительных шин) и монтаж шинного моста на шкафах КРУ К-63.
КРУ серии К-63 выполнено с одной системой сборных шин, питание на которые подается через высоковольтный выключатель ячейки ввода.
Ошиновка КРУ выполнена неизолированными шинами со следующим взаимным расположением фаз и окраской: левая шина - фаза А, желтая; средняя шина - фаза В, зеленая; правая шина - фаза С, красная.
Каждое, соединенное в функциональный блок КРУ и каждый шкаф по завершению изготовления подвергается комплексу электрических испытаний в соответствии с требованиями ПУЭ и технических условий. После испытаний КРУ подготавливается к отгрузке заказчику: КРУ разъединяется на транспортные блоки из 2-х или 3-х шкафов, демонтируются шинные мосты и другие элементы на период транспортировки.
Заземление блоков КРУ и шкафов ТСН осуществляется путем приварки оснований блока и шкафов к контуру заземления. Металлические корпуса встроенного оборудования и металлические части КРУ имеют электрический контакт с каркасами распредустройств посредством или шинок заземления, осуществляется лакокрасочным и гальваническим покрытиями.
