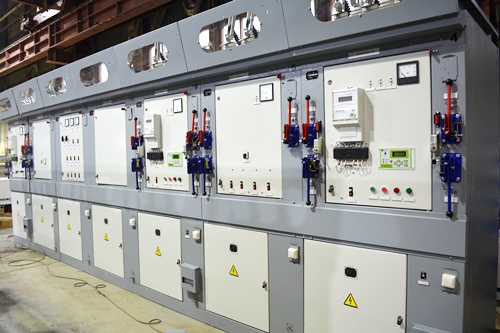

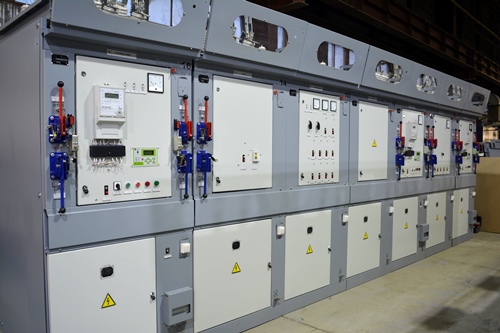

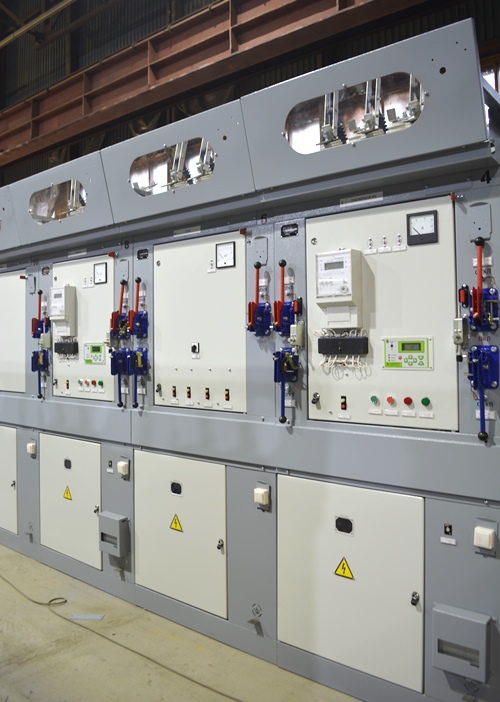

КСО-285

Камеры (ячейки) КСО-285 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.

Из камер КСО-285 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Современным оптимизированным по габаритам аналогом камер КСО-285 являются камеры серии КСО-298.

Скачать опросный лист на КСО-285



Условное обозначение ячеек КСО-285

КСО – 285–Х–У3

  • КСО – камера сборная одностороннего обслуживания;
  • 285 – модификация;
  • Х – обозначение схемы главных цепей;
  • У3 – климатическое исполнение и категория размещения.

Технические характеристики камер КСО 285

Наименование параметра

Значение

Номинальное напряжение (линейное), кВ

6; 10

Номинальное рабочее напряжение (линейное), кВ

7,2; 12

Номинальный ток главных цепей камер с вакуумным выключателем, А

630; 1000

Номинальный ток отключения камер с вакуумным выключателем, кА

12,5; 20

Номинальный ток отключения камер с вакуумным выключателем (кратковременный ток), кА

12,5; 20

Ток электродинамической стойкости камер с вакуумным выключателем, кА

32; 52

Номинальный ток главных цепей камер с выключателем нагрузки, А

400

Номинальный ток отключения камер с выключателем нагрузки, А

800

Ток термической стойкости камер с выключателем нагрузки (кратковременный ток), кА

1

Ток электродинамической стойкости камер с выключателем нагрузки, кА

2,5

Номинальный ток главных цепей камер с масляным выключателем при частоте 50 Гц, кА

630; 1000

Номинальный ток отключения камер с масляным выключателем (кратковременный ток), кА

20

Ток термической стойкости камер с масляным выключателем (кратковременный ток), кА

20

Ток электродинамической стойкости камер с масляным выключателем, кА

52

Время протекания тока термической стойкости, сек:

-

- для камер с вакуумным выключателем

3

- для камер с выключателем нагрузки

1

- для камер с масляным выключателем

3

Номинальный ток трансформаторов, А

50; 75; 100; 150; 200; 300; 400; 630; 800; 1000

Номинальный ток сборных шин, А

630; 1000

Номинальное напряжение вспомогательных цепей, В:

220

- цепи защиты, управления сигнализации постоянного и переменного тока, В

100

- цепи трансформаторов напряжения, В

220; 380

- цепи трансформаторов собственных нужд, В

-

Цепи освещения:

36

- внутри камеры КСО, В

220

- снаружи камеры КСО, В

-

Ток плавкой вставки силового предохранителя, А

2; 3,2; 5; 8; 10; 16; 20; 31,5...160

Конструктивное исполнение камер КСО 285
Наименование показателей Исполнение
Уровень изоляции по ГОСТ 1561.1 С нормальной изоляцией
Наличие изоляции токоведущих шин главных цепей С неизолированными шинами
Система сборных шин С одной системой сборных шин
Условия обслуживания С односторонним обслуживанием
Вид линейных высоковольтных вводов (подсоединений) Кабельные и шинные
Степень защиты по ГОСТ 14254
  • IP20 - для наружных оболочек фасада и боковых сторон
  • IP30 - для боковых стенок крайних в ряду камер
  • IP00 - для остальной части камер
Вид камер в зависимости от устанавливаемой аппаратуры
  • С высоковольтными выключателями ВПМ-10, ВПМП-10;
  • С силовыми предохранителями ПКТ-6, ПКТ-10, ПКН-6, ПКН-10;
  • С выключателями нагрузки;
  • С трансформаторами напряжения НОМ, НАМИ, ЗНОЛ;
  • С разъединителями РВ, РВЗ, РВФЗ на 630, 1000 А с приводами ПР-10;
  • С кабельными сборками;
  • С силовыми трансформаторами ТСКС-10/ 0,4кВ 25кВ;
  • С аппаратурой собственных нужд;
  • С разрядниками РВРД-6У1, РВРД-10У1, РВО-6, РВО-10 и статическими конденсаторами КС;
  • С разрядниками или ограничителями перенапряжений ОПН-6, ОПН-10.

Габаритные размеры камер КСО 285

КСО-285
