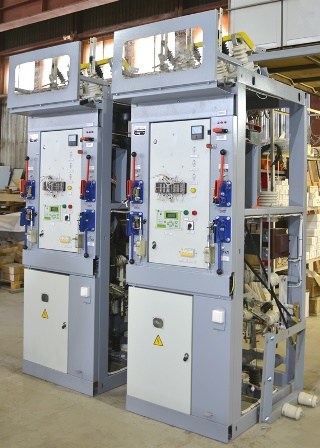

КСО-298

Общие сведения
Камеры КСО-298 напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и изготовляются для нужд народного хозяйства и для поставки на экспорт и предназначены на замену камер серий КСО-272, КСО-285, КСО 2УМ3. Камеры имеют меньшие габариты, что позволяет их использовать для модернизации и расширения (увеличения количества фидеров) на уже существующих площадях РУ. Камеры КСО-298 являются аналогичными по своим основным техническим характеристикам камерам КСО-292, КСО-202, КСО-205, КСО-285, КСО 2УМ3, КСО-2-10, КСО 2-10 и могут применяться в проектах на замену указанных камер.

Скачать опросный лист на камеры КСО-298 (КСО-292, КСО-202, КСО-205, КСО-285, КСО 2УМ3, КСО-2-10, КСО 2-10)
Структура условного обозначения
КСО-298-Х-ХХ:
КСО - камера сборная одностороннего обслуживания;
2 - модификация;
98 - год разработки;
Х - обозначение схемы исполнения главных цепей;
ХХ - климатическое исполнение (У, УХЛ) и категория размещения
(3; 4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 25 до 40°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.4-75. Камеры КСО-298 соответствуют требованиям ТУ-400-0711-98. ТУ 400-0711-98
Технические характеристики

Наименование параметра Значение параметра
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей, А 200; 400; 630
Номинальные токи трансформаторов тока, А 50; 100; 150; 200; 300; 400; 600; 800; 1000
Номинальный ток сборных шин, А 630; 1000
Номинальный ток отключения камер с высоковольтным выключателем, кА 20
Предельный сквозной ток камер с высоковольтным выключателем (амплитудное значение), А 51
Ток термической стойкости (3 с) камер с высоковольтным выключателем, кА 20*
Номинальное напряжение вспомогательных цепей, В: переменного оперативного тока

- 220 постоянного оперативного тока

- 220 цепи трансформаторов напряжения

- 100 цепи освещения

внутри камер - 36

Ток плавкой вставки высоковольтного предохранителя, А 2; 3; 5; 8; 10; 16; 20; 31,5-160
Габаритные размеры камер, мм 2650x750x1100

*Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.
Гарантийный срок - 2 года со дня ввода камеры в эксплуатацию.
Конструкция и принцип действия
Камера представляет собой сварную металлоконструкцию из листовых гнутых профилей. Внутри размещена аппаратура главных цепей, рукоятки приводов и аппаратов управления, реле защиты, управления, сигнализации. Приборы учета и измерения расположены с фасадной стороны камер КСО-298. Доступ в камеру обеспечивают две двери: верхняя - в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя - в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. В корпусе камеры имеются смотровые окна для обзора внутренней части камеры. В камерах КСО-298 имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер КСО имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.
Шины заземления (проводники) окрашены в черный цвет. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На фасаде размещена аппаратура, в основном, с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения). Приводы управления разъединителями в камерах с секционным выключателем  находятся на панели камеры. В камерах с кабельными вводами предусмотрена возможность концевой разделки одного или двух трехфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2. Камеры КСО-298 имеют стационарное устройство для освещения фасада камер напряжением 220 В. Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации служит короб, расположенный в средней части КСО-298. Кроме того, в коробе размещена выходная клеммная колодка для выполнения межкамерных соединений вспомогательных цепей. Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:
механические: блокировка, не допускающая включение и отключение линейных и шинных разъединителей;
блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя; электрические: блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении; блокировка, не допускающая включение выключателя ввода при включенных заземляющих ножах заземления сборных шин .
Примечание. Для осуществления других видов блокировок (оперативной безопасности и т. п.) согласно схемам вспомогательных цепей в камерах КСО-298 по заказу предусмотрена возможность установки блокировочных замков. Для собственных нужд предусмотрена камера с номером схемы главных цепей 28 А как отдельно стоящая, так и в блоке с камерами со схемами главных цепей 15 (камеры с силовыми трансформаторами). Камера 15 может поставляться отдельно стоящей (средней или крайней правой в ряду). Для вводов и отходящих линий на ток свыше 630 А поставляются только блоки с камерами кабельных сборок. Для вводов до 630 А (кроме блоков) поставляются также камеры с высоковольтным выключателем с номером схемы главных цепей 8. Камеры с высоковольтным выключателем с номером схемы главных цепей 1 и 2 поставляются только для отходящих линий. При двухрядном расположении камер в помещении РУ на камерах устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. При ширине прохода в РУ 4200 мм между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на панелях шириной 200 мм, закрепленных между двумя крайними камерами ряда РУ (справа аппаратов.
Камеры КСО выполняются: по схемам главных цепей; по принципиальным схемам вспомогательных цепей, указанным в опросном листе.

1

Обозначение
1ВВ-1000
1ВВ-600
1ВВ-400

Назначение
Отходящая линия

Состав
Bакуум. выкл., РВФЗ-10, ЗР-10, ТПОЛ-10

5, 5.1

Обозначение
5ВВ-1000
5ВВ-600
5ВВ-400

Назначение
Секционный выключатель

Состав
Bакуум. выкл., РВФЗ-10, ТПОЛ-10

2

Обозначение
2ВВ-1000
2ВВ-600
2ВВ-400

Назначение
Отходящая линия

Состав
Bакуум. выкл, РВФЗ-10, ЗР-10, ТПОЛ-10

6

Обозначение
6ВВ-1000
6ВВ-600
6ВВ-400

Назначение
Отходящая линия

Состав
ЗНОЛ, Bакуум. выкл, РВЗ-10, РВФЗ-10, ТПОЛ-10

3

Обозначение
3ВВ-1000
3ВВ-600
3ВВ-400

Назначение
Шинный ввод
Секционный выключатель

Состав
Bакуум. выкл, РВЗ-10, РВФЗ-10, ТПОЛ-10

6.1

Обозначение
6.1ВВ-1000
6.1ВВ-600
6.1ВВ-400

Назначение
Ввод
Отходящая линия

Состав
ЗНОЛ, ОПН, Bакуум. выкл, РВЗ-10, РВФЗ-10, ТПОЛ-10

4, 4.1

Обозначение
4ВВ-1000
4ВВ-600
4ВВ-400

Назначение
Секционный выключатель

Состав
Bакуум. выкл, РВФЗ-10, ТПОЛ-10

7

Обозначение
7ВВ-1000
7ВВ-600
7ВВ-400

Назначение
Ввод
Отходящая линия

Состав
Bакуум. выкл, РВЗ-10, РВФЗ-10, ТПОЛ-10

8

Обозначение
8ВВ-1000
8ВВ-600
8ВВ-400

Назначение
Ввод
Отходящая линия

Состав
Bакуум. выкл, РВЗ-10, РВФЗ-10, ТПОЛ-10

11

Обозначение
11-400

Назначение
Отходящая линия

Состав
ВН-10, РВФЗ-10, ЗР-10

8.1

Обозначение
8.1ВВ-1000
8.1ВВ-600
8.1ВВ-400

Назначение
Ввод
Отходящая линия

Состав
Bакуум. выкл, РВЗ-10, РВФЗ-10, ТПОЛ-10, ОПН-10

12

Обозначение
12-400ТН
12-600ТН

12-1000ТН

Назначение
Тр-р напряжения с кабельным переходом

Состав
РВФЗ-10, РВЗ-10, ПКН 3 (3НОЛ), ОПН-10

9

Обозначение
9-400

Назначение
Отходящая линия

Состав
РВФЗ-10, ЗР-10, ПКТ-10

13

Обозначение
13-400ТН

Назначение
Тр-р напряжения и заземл. сборных шин

Состав
РВФЗ-10, ЗР-10, ПКН 3 (3НОЛ), ОПН-10

10

Обозначение
10-400

Назначение
Отходящая линия

Состав
ВН-10, РВФЗ-10, ЗР-10, ПКТ-10

14

Обозначение
14-400ТН

Назначение
Тр-р напряжения

Состав
РВФЗ-10, ПКН 3 (3НОЛ), ОПН-10

15

Обозначение
15-400ТСН

Назначение
Трансформатор собственных нужд

Состав
ТМ-25, РВФЗ-10, ПКТ-10

22

Обозначение
22-1000
22-600

Назначение
Кабельная сборка

Состав
РВЗ-10

16

Обозначение
16ШЛ
16ШП

Назначение
Панель с приводами шинного моста

Состав
ПР-10-1

22.1

Обозначение
22.1-1000
22.1-600

Назначение
Кабельная сборка

Состав
РВЗ-10

18

Обозначение
18-1000
18-600
18-400

Назначение
Тр-р напряжения с секц. переходом

Состав
РВФЗ-10, РВЗ-10, ПКН 3 (3НОЛ), ОПН-10

23, 23.1

Обозначение
23-1000
23-600

Назначение
Шинный ввод
Секционный разъед.

Состав
РВЗ-10

25, 25.1

Обозначение
25-1000
25-600
25-400

Назначение
Тр-р напряжения с секц. переходом

Состав
РВФЗ-10, РВЗ-10, ПКН 3 (3НОЛ), ОПН-10

24, 24.1

Обозначение
24-1000
24-600
24-400

Назначение
Секционный разъед.

Состав
РВЗ-10

26

Обозначение
26-400

Назначение
Заземление сб. шин

Состав
ЗР-10

28.2

Обозначение
28.2А

Назначение
Панель собственных нужд с каб. переходом

Состав
РВЗ-10

27

Обозначение
27-1000
27-600
27-400

Назначение
Секционный разъед.

Состав
РВЗ-10

28.3, 28.5

Обозначение
28.3А
28.5А

Назначение
Панель собственных нужд с секц. разъединителем

Состав
РВЗ-10

28

Обозначение
28А

Назначение
Панель собственных нужд

Состав

31

Обозначение
31-400

Назначение
Заземление сб. шин

Состав
ЗР-10

28.1, 28.4

Обозначение
28.1А
28.4А

Назначение
Панель собственных нужд

Состав

32

Обозначение
32-400

Назначение
Заземление сб. шин

Состав
ЗР-10



В камерах КСО в зависимости от схемы главных цепей могут быть установлены следующие аппараты:
•    масляные выключатели ВПМ-М-10 с приводами ПЭ-11 на 630 и 1000 А;
•    масляные выключатели ВПМП-М-10 с приводами ППО-10 на 630 и 1000 А;
•    вакуумные выключатели ВВ/ТЕL-10 на 400, 630 и 800 А; разъединители РВЗ на 400, 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;
•    разъединители РВ на 400, 630, 1000 А с приводами ПР-10;
•    разъединители РВФ и РВФЗ на 630, 1000 А с приводами ПР-10;
•    трансформаторы тока типа ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 А;
•    трансформаторы напряжения типа НОМ, НАМИ, ЗНОЛ;
•    предохранители типа ПКТ, ПКН;
•    ограничители перенапряжений типа ОПН-10, ОПН-6;
•    силовые трансформаторы ТМ-25, ТМ-40.
Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.
В комплект поставки входит:
•    камеры КСО с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом заказа (кроме измерительных преобразователей тока и напряжения);
•    шинные мосты (если они оговорены в заказе);
•    запасные части и принадлежности согласно спецификации на заказ.
•    паспорт на комплект камер КСО;
•    руководство по эксплуатации камер;
•    технические описания и инструкции по эксплуатации и паспорта основных комплектующих изделий при условии их поставки предприятиями-изготовителями;
•    схемы вспомогательных цепей на камеры КСО в заказе.
