КСО-366

Камеры сборные одностороннего обслуживания напряжением 6(10) кВ серии КСО-366 и КСО-304, предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ с изолированной или заземленной через дугогасительный реактор нейтралью. КСО-366 и КСО-304 применяются для установки в распределительных устройствах 6(10) кВ, промышленных объектов, городских электрических сетей, систем электрификации железнодорожного транспорта, нефтегазовой отрасли. Скачать опросный лист на камеры КСО.

Структура условного обозначения
Kамеры КСО-366(304) -Х-УХЛ3
•    КСО - камера сборная одностороннего обслуживания;
•    3 - модификация;
•    66 (04) - год разработки;
•    Х - обозначение схемы исполнения главных цепей;
•    УХЛ3 - климатическое исполнение и категория размещения по ГОСТ-15150-69.
•    шинного моста ШМХ-Х-УХЛ3:
o    ШМ - шинный мост;
o    Х - Р - с разъединителем;
o    без буквы - разъединитель отсутствует;
o    Х - модификация;
o    УХЛ3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.



Технические характеристики

Наименование параметра

Значение

Номинальное напряжение (линейное), кВ

6; 10

Наибольшее рабочее напряжение , кВ

7,2; 12

Номинальный ток главных цепей КСО, А

400; 630

Номинальный ток главных камер КСО с выключателями нагрузки, А

400; 630

Номинальный ток сборных шин, А

400; 630; 1000

Номинальный ток трансформаторов тока, А

50; 75; 100; 150;
200; 300; 400; 600;

Номинальный ток шинных мостов, А

400; 630

Номинальный ток отключения вакуумного выключателя, кА

20

Номинальный ток отключения выключателей нагрузки, А

400; 630

Номинальный ток электродинамической стойкости главных цепей камер КСО (амплитуда), кА

51*

Ток термической стойкости, кА

20*

Время протекания тока термической стойкости, с:



— камер на 630 и 1000 А (кроме камер с выключателями нагрузки)

3*

— для камер с выключателями нагрузки

1

— для заземляющих ножей

1

Номинальное напряжение вспомогательных цепей, В:



— цепи защиты, управления и сигнализации постоянного и переменного тока

220

— цепи трансформаторов напряжения

100

— цепи трансформаторов собственных нужд

220; 380

— цепи освещения внутри камеры КСО

36 (12)

— цепи освещения снаружи камеры КСО

220

— Ток плавкой вставки силового предохранителя, А

2; 3; 5; 8; 10; 16;
20; 31,5 – 100; 160



* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

Ток термической и электродинамической стойкости заземляющих ножей, установленный для камер КСО, при длительности протекания тока термической стойкости равной 1с. При этом допускается приваривание контактов.

Габаритные и установочные размеры КСО-366, КСО-366М, КСО-304

а) КСО-366-01...КСО-366-13, КСО-304

б) КСО-366-14, КСО-366-15

Глубина камеры КСО-366, КСО-304 - 1000мм.

а) КСО-366М-01...КСО-366М-13, аналог камер КСО-393

б) КСО-366М-14, КСО-366М-15, аналог камер КСО-393

Глубина камеры КСО-366М, КСО304М - 800мм., аналог камер КСО-393

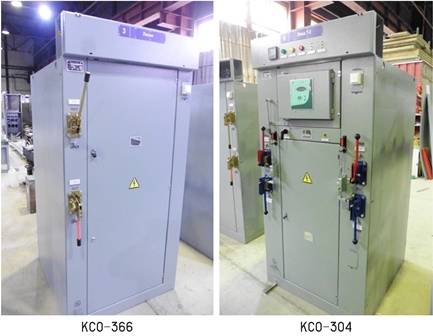

Общие виды КСО-366

Общие виды КСО-304
