Камеры серии КСО-393 предназначены для комплектования распределительных устройств напряжением 6 или 10кВ, трехфазного переменного тока, частотой 50 Гц, сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Из камер КСО-393 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер. Камеры предназначены для установки в электропомещениях.
Основные технические характеристики камер серии КСО-393:
Конструкция КСО-393

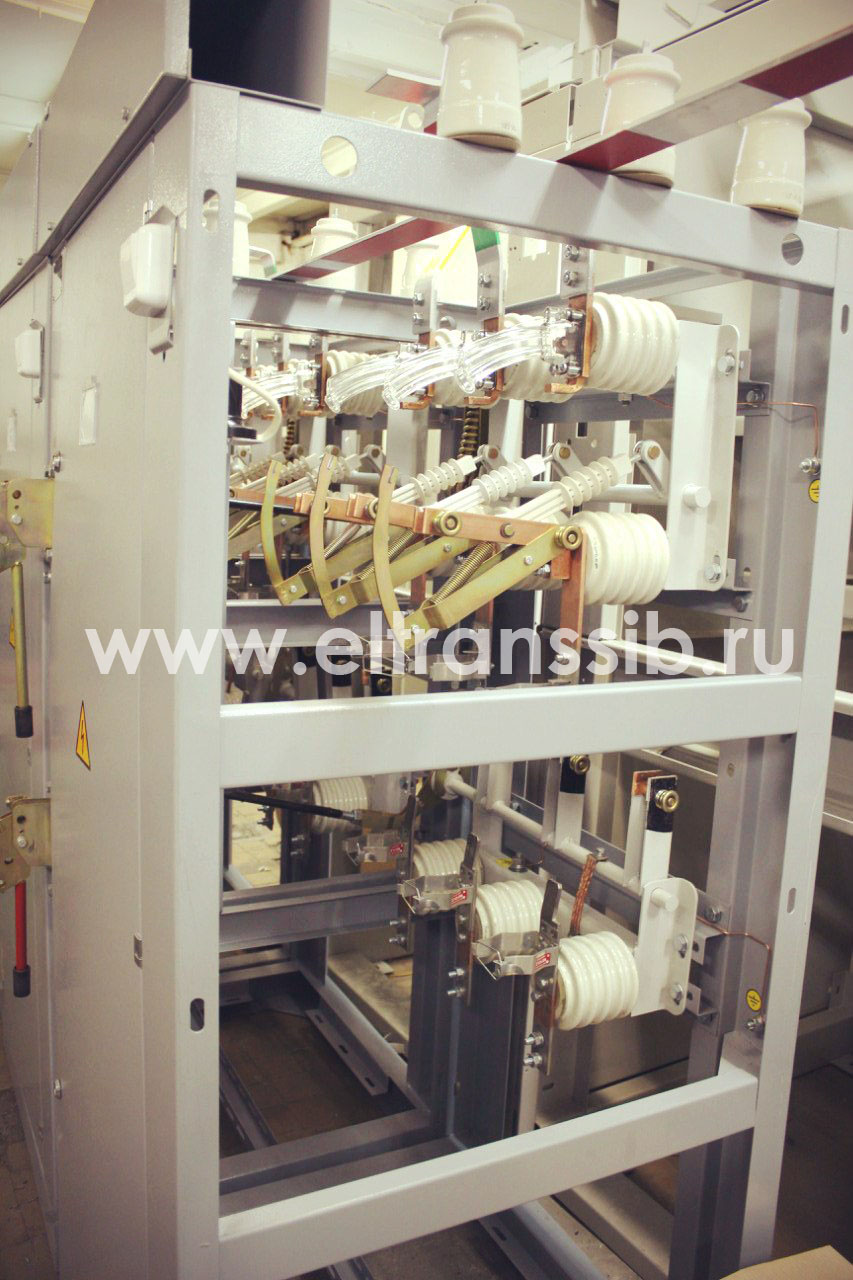

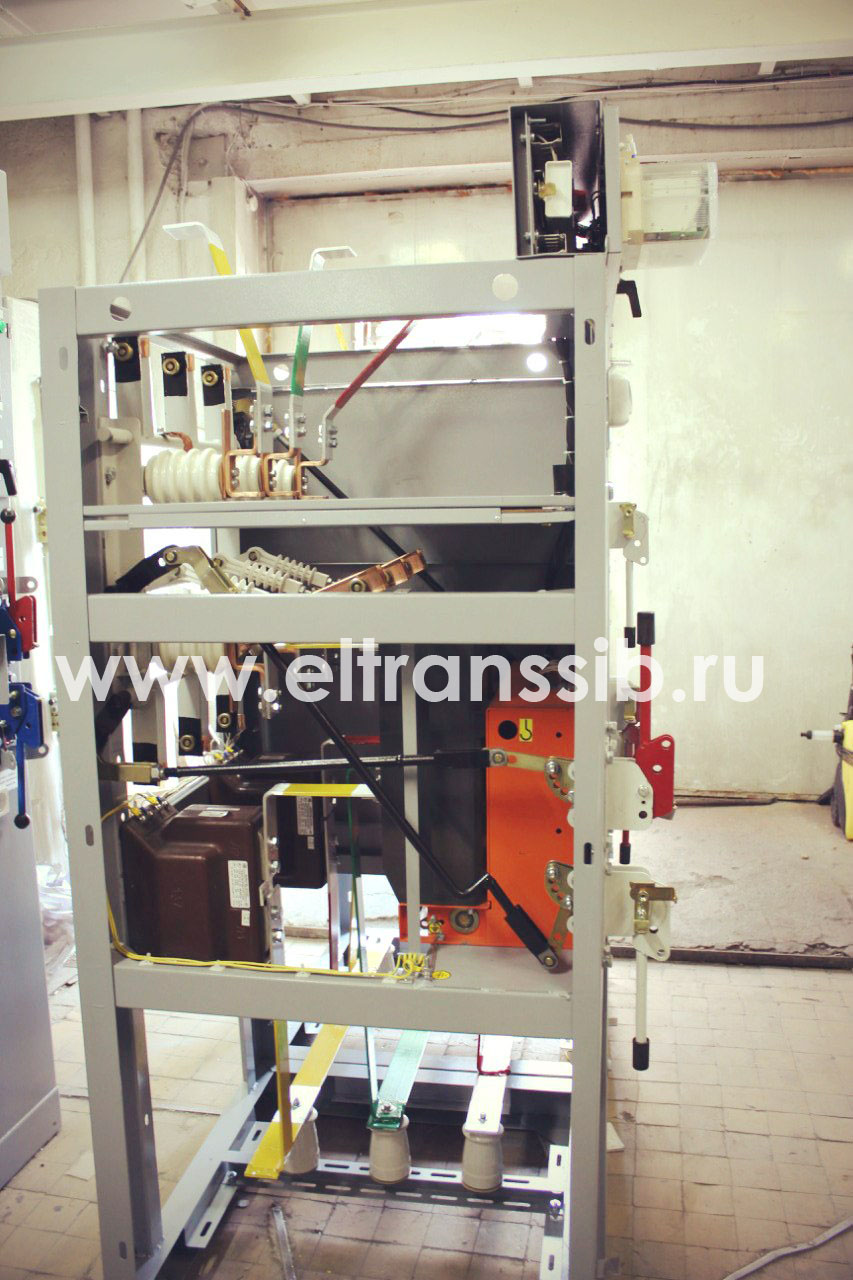

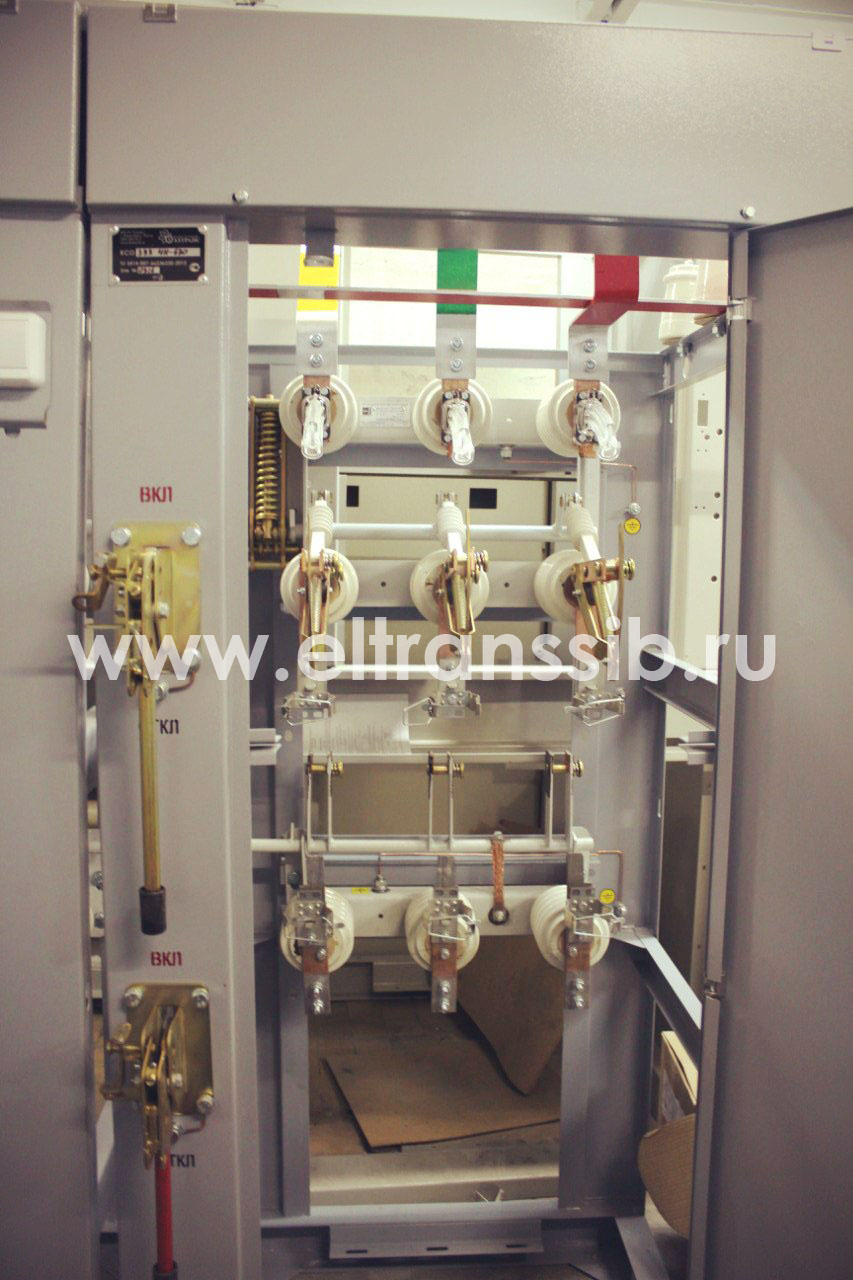

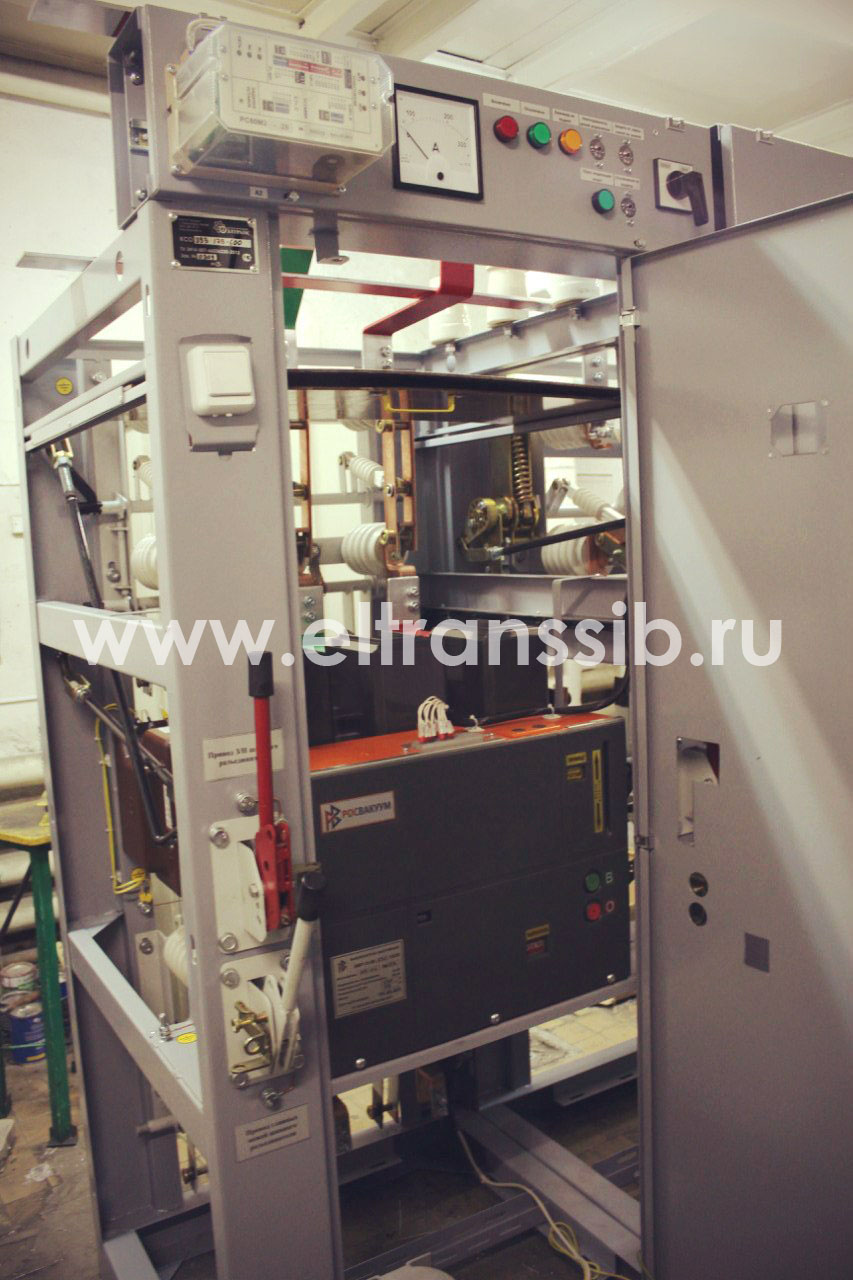

Камеры КСО-393 представляют собой сборную металлоконструкцию из гнутых профилей. Внутри
камеры размещена аппаратура главных цепей, на фасаде - управление выключателями и
разъединителями. Доступ в камеру обеспечивается через одностворчатую дверь, на которой имеется окно для обзора внутренней зоны. На дверях установлены замки, которые запираются одним ключом.
В камерах КСО-393 обеспечены следующие механические блокировки:
- блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах
выключателя нагрузки или включенном положении вакуумного выключателя;
- блокировка, не допускающая включение заземляющих ножей разъединителя при включенных
главных ножах;
- блокировка, препятствующая открыванию двери камеры КСО при включенных главных ножах
разъединителя;
- блокировка, не допускающая включение главных ножей выключателя нагрузки или включение
вакуумного выключателя при включенных заземляющих ножах;
- блокировка, не допускающая включение главных ножей разъединителей при включенных
заземляющих ножах.
| Наименование параметра | Значение параметра |
| Номинальное напряжение, кВ | 6; 10 |
| Максимальное рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей и сборных шин, А | 400; 630 |
| Номинальный ток главных цепей камер с предохранителями, А: | |
| - при Uном = 6 и 10 кВ | 10; 16; 20; 31,5; 40; 50; 80; 100 |
| - при Uном = 6 кВ | 160 |
| Предельный сквозной ток короткого замыкания, кА | 41 |
| Предельный ток термической стойкости (1-секундный), кА | 16 |

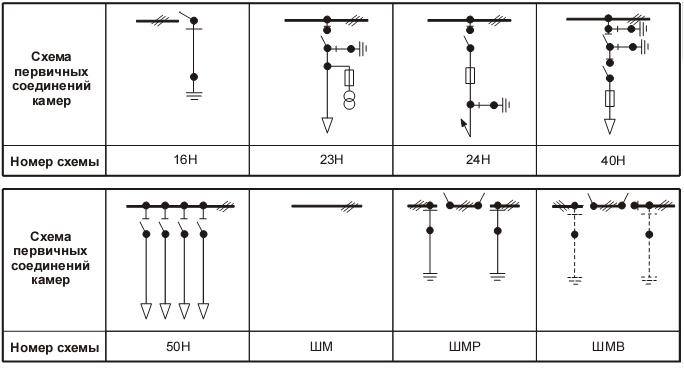

| Габаритные размеры схем 1...14, 17...40Н (ВхШхГ), мм | 1900х800х800 |
| Габаритные размеры схем 15,16 (ВхШхГ), мм | 1900х500х800 |
| Высота над уровнем моря | не более 1000м |
| Номинальный ток отключения встроенного выключателя нагрузки, А | 400; 630; 1000 |
| Вид климатического исполнения | У3 по ГОСТ 15150-69 |
| Масса камер КСО и шинных мостов, кг | 90-320 |
Ошиновка камер шинами из алюминиевых сплавов (марки типа АД31Т). Шины между собой
соединяются с помощью сварных или болтовых соединений. Допускается применять шины из меди или медной проволоки, когда применение алюминиевых шин приводит к значительным усложнениям конструкции камер. Для присоединения временно заземляемых элементов, на фасаде камеры имеется заземляющий зажим, выполненный в соответствии с ГОСТ 21130.
Внутри каждой камеры предусмотрено освещение, кроме камер с секционными выключателями и разъединителями заземления сборных шин, при этом обеспечивается возможность замены перегоревших ламп без снятия высокого напряжения с камер. Камеры КСО устанавливаются на закладные конструкции. Крепление камер к закладным конструкциям может осуществляться при помощи болтовых соединений через отверстия в основании либо при помощи сварки.
