КТП в БМЗ

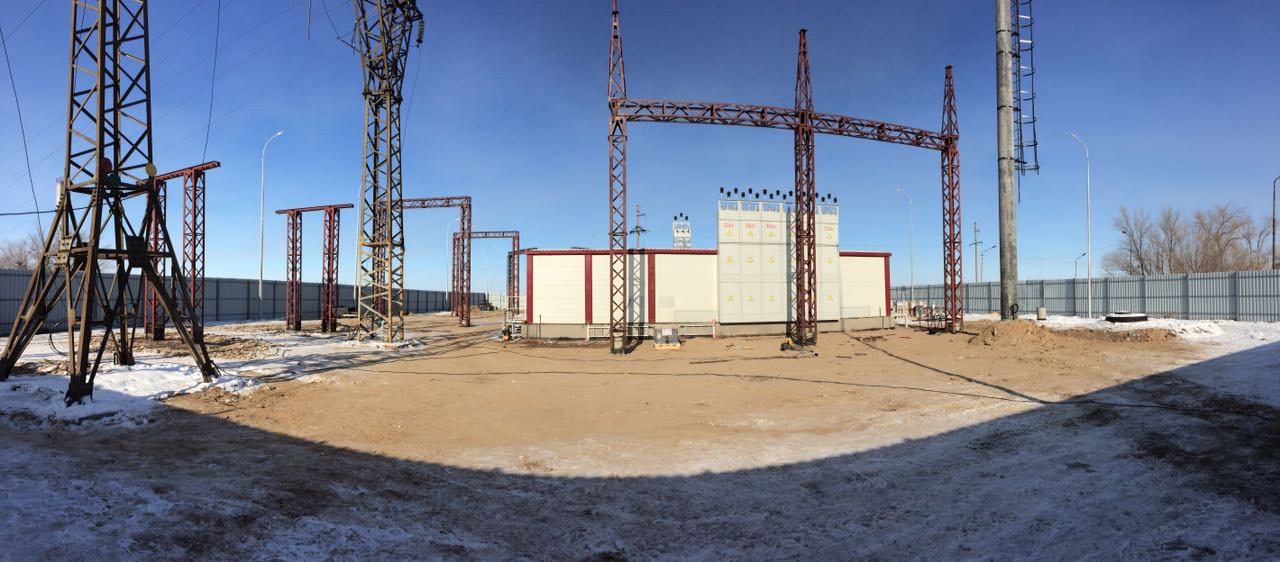

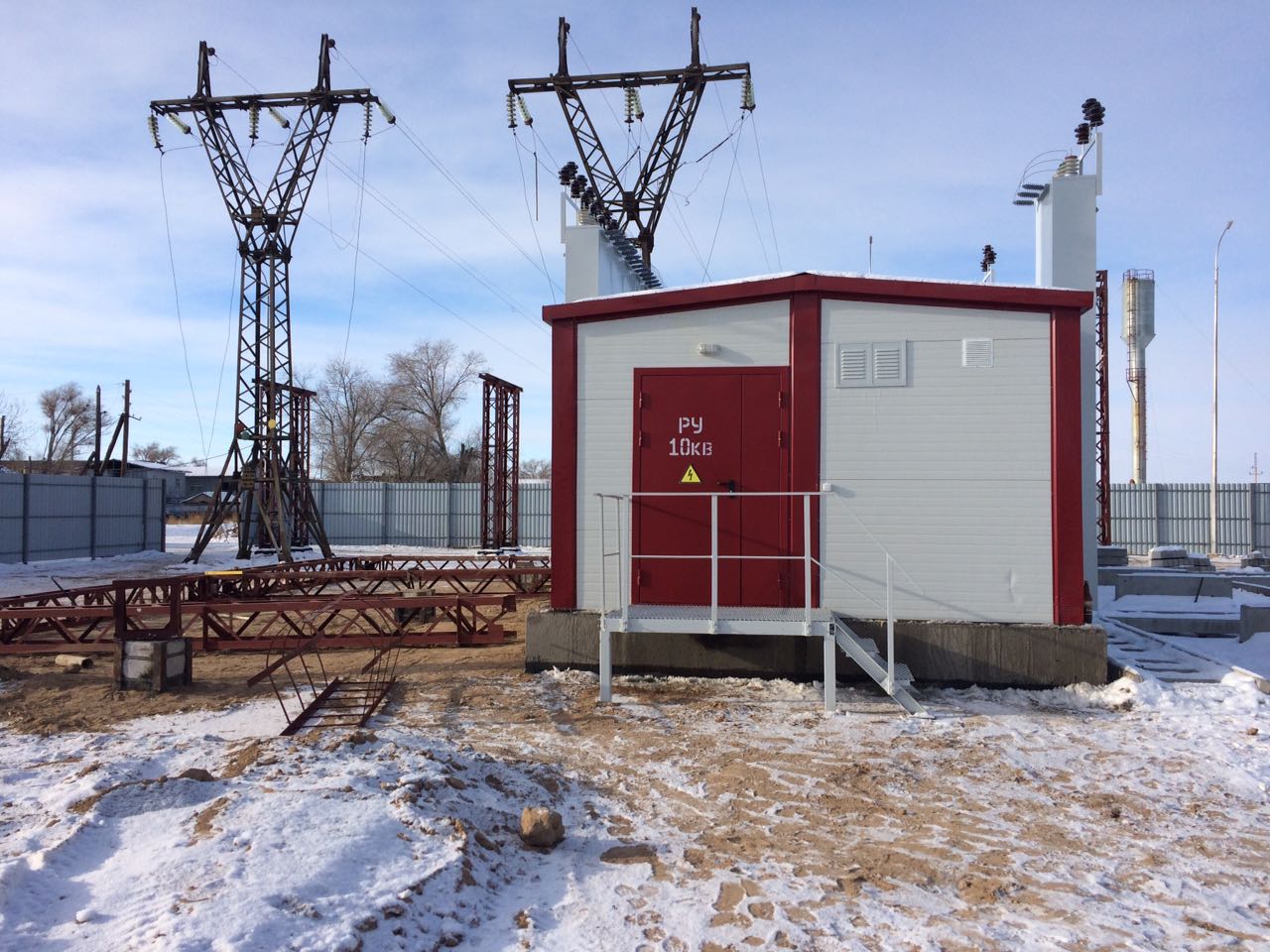

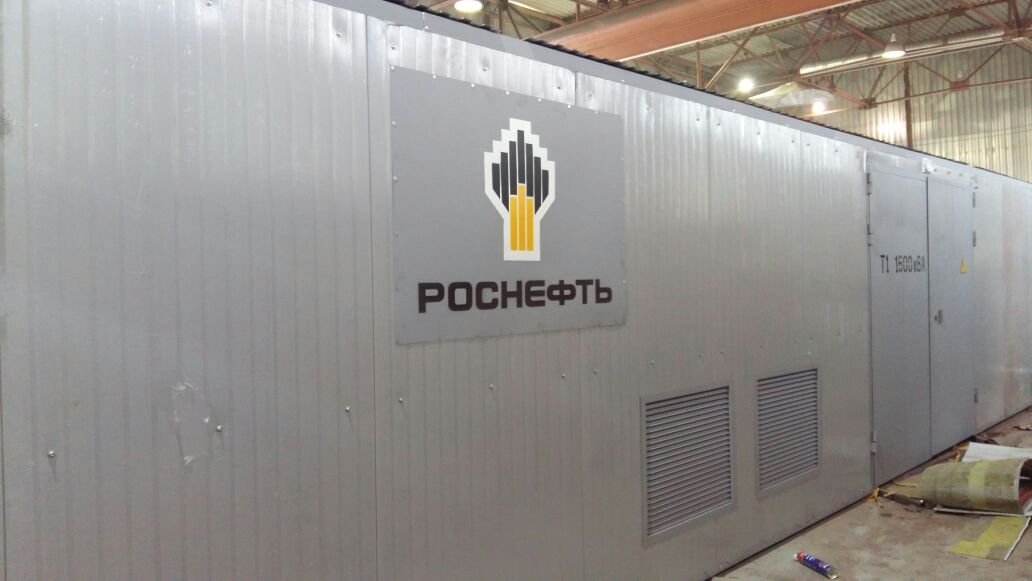

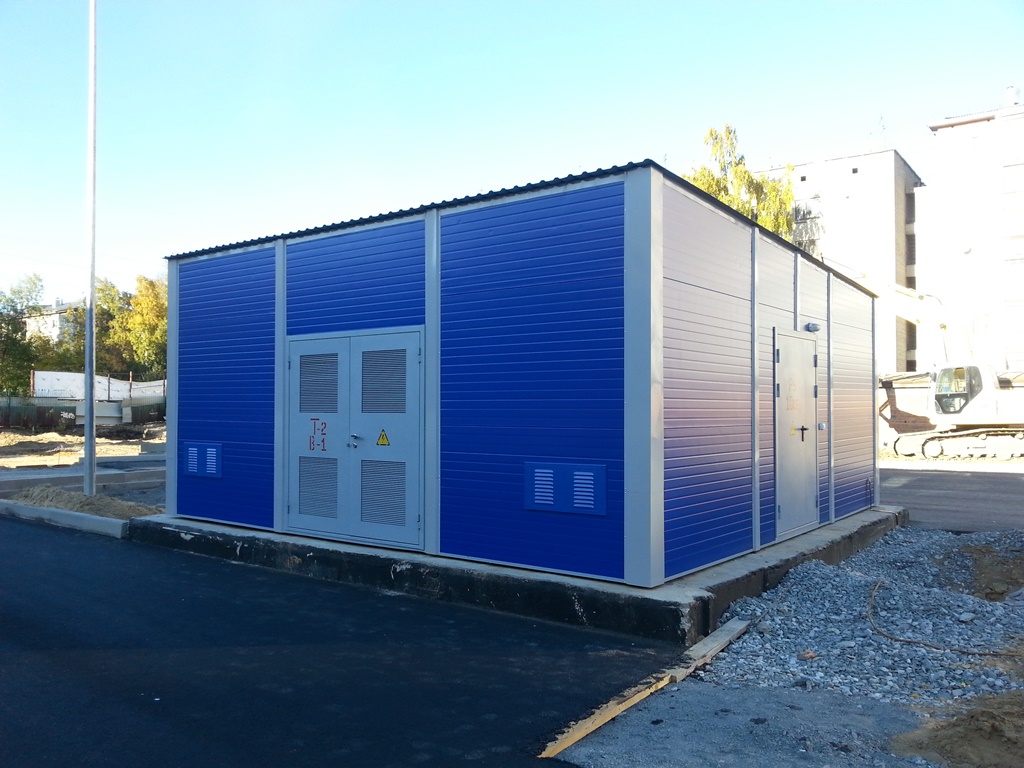

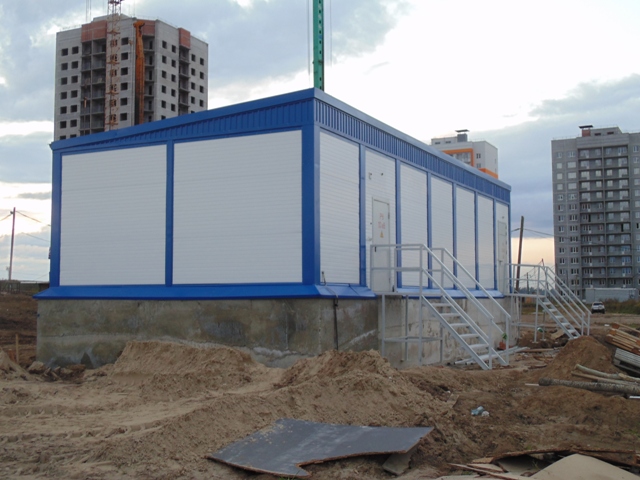

Комплектные трансформаторные подстанции в блочно-модульном здание изготавливаются в полном соответствии с опросным листом Заказчика, с площадками обслуживаниями и лестничными маршами (по требованию). Состоит из отдельных электротехнических блок-модулей соединяемых между собой на месте монтажа посредством болтового соединения. Блок-модули в свою очередь представляют собой металлические каркасы из листогнутых и горячекатанных профилей, соединенных между собой посредством сварки. Внешние стены и крыша БМЗ изготовлены из сэндвич панелей.

Комплектная трансформаторная подстанция наружной установки КТПНУ предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частоты 50 Гц напряжением до 10 кВ. КТПНУ поставляются на объект отдельными блок модулями с установленной аппаратурой. Это значительно позволяет сэкономить время на монтажные работы. Применяются в системах электроснабжения служб нефтяной и газовой промышленности и других промышленных объектах

Структура условного обозначения

2 КТПНУ – Х/Х/0,4 – 2001/Х /Х /УХЛ1

1      2         3 4    5            6  7    8      9

  • 1 – число силовых трансформаторов;
  • 2– комплектная трансформаторная подстанция наружной установки;
  • 3 – мощность силового трансформатора, кВА;
  • 4– номинальное напряжение на стороне высокого напряжения (ВН) трансформатора, кВ;
  • 5 – номинальное напряжение на стороне низкого напряжения (НН), кВ;
  • 6 – год разработки документации;
  • 7 – вид исполнения: П – проходная, Т – тупиковая;
  • 8 – исполнение ввода ВН и вывода НН: К – кабельный, В – воздушный;
  • 9 – климатическое исполнение и категория размещения.

Основные преимущества:

  • меньшие габаритные размеры;
  • цельносварная конструкция, обеспечивающая высокую механическую прочность;
  • пыле- и влагозащищенная конструкция;
  • различные типы коммутационной аппаратуры;
  • наличие систем отопления, пожарной сигнализации, вентиляции;
  • возможность установки АВР на РУНН и УВН;
  • учет электроэнергии ведется на УВН и РУНН;
  • установка комплектующих как отечественного, так и импортного производства;

Комплектуются следующими коммутационными аппаратами:

  • рубильники: Р, РБ, РЕ, ВР;
  • разъединители: РВЗ, РЛНД, РФВЗ, РВ;
  • выключатели нагрузки ВНР-10/400, ВНА-10/630;
  • вакуумные выключатели BB/TEL, Эволис.

Основные параметры и характеристики КТПНУ

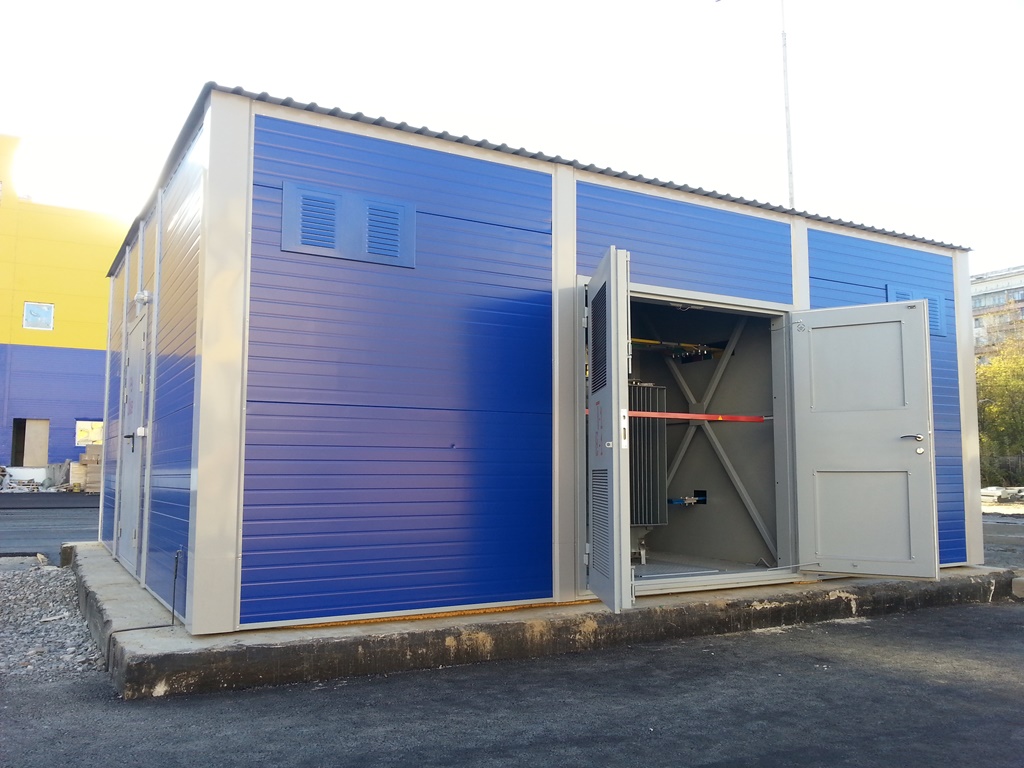

Комплектная трансформаторная подстанция состоит из 3-х составных частей (блоков): блока со стороны высокого напряжения (РУВН), блока трансформаторного отсека и блока распределительного устройства со стороны низкого напряжения (РУНН), изготавливаемых по требованиям настоящих технических условий и конструкторской документации, утвержденных в установленном порядке.
