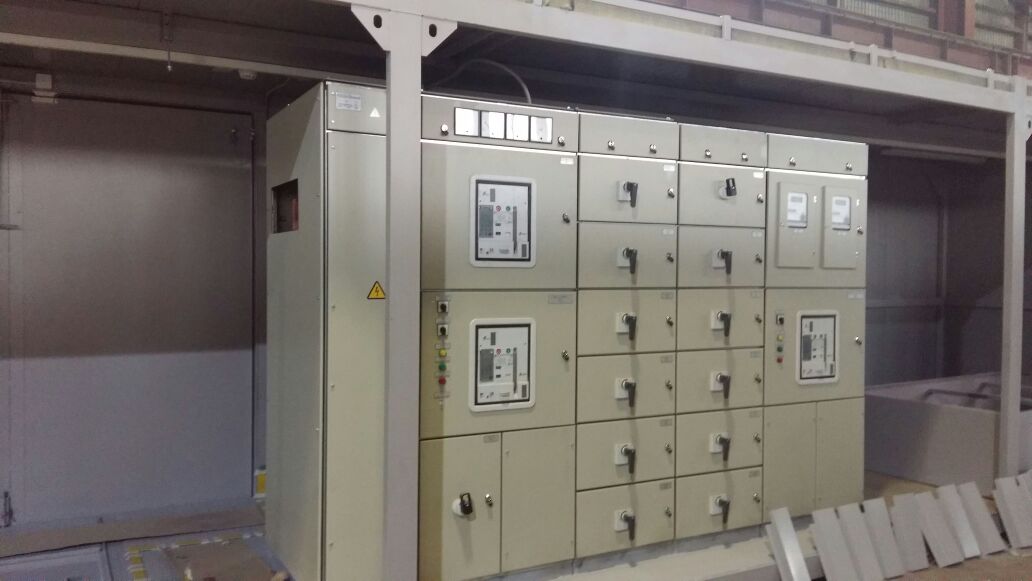

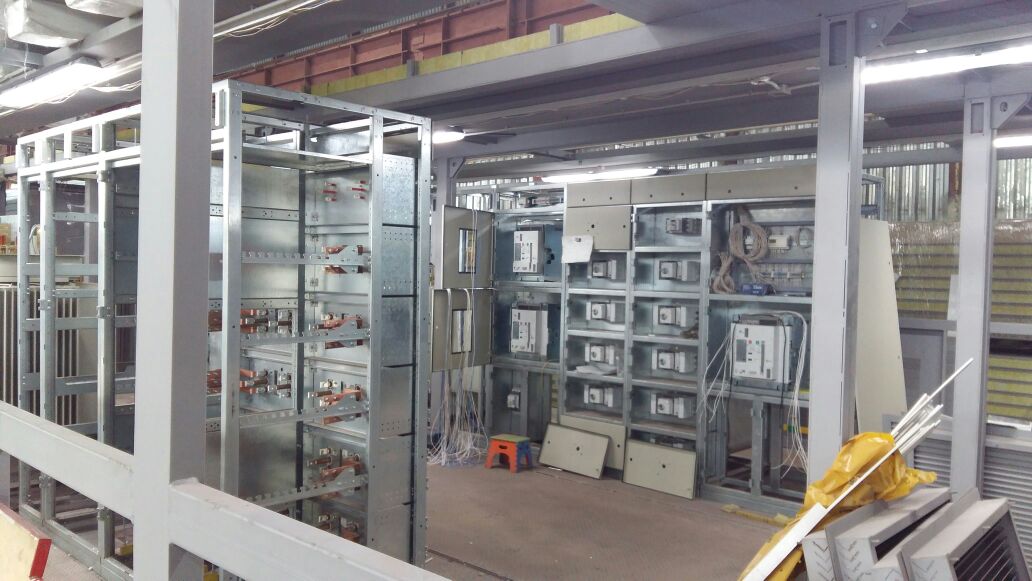

КТП внутренней установки

Назначение

Посредством внутрицеховых трансформаторных подстанций, имеющих показатели номинальной мощности от 250 кВА до 2500 кВА, производится прием электрической энергии, трехфазного переменного тока с напряжением по номиналу 10 кВ и частотой 50 Гц. Далее производится преобразование этого электротока по напряжению в 0.4 кВ, передача и распределение его между конечными потребителями.

Технические условия эксплуатации подстанции

Безопасное, долговечное и надежное использование внутрицеховых подстанций возможно при монтаже на высоте над уровнем моря один километр, не более, и эксплуатации при значении относительной влажности воздуха не более 90% при температуре 20оС. Окружающая внутрицеховую подстанцию среда должна быть лишена значительных концентраций пыли, в особенности, токопроводящей. Недопустимо присутствие в среде взрывоопасных примесей, агрессивных, химически активных и едких веществ и газов, грозящих разрушительными воздействиями на металлические и изоляционные материалы оборудования.

Комплектация

Внутрицеховая подстанция комплектуется силовым трансформатором, а также устройством ввода и распределительного устройства, соответственно, со сторон высшего и низшего напряжения.

Во внутрицеховых подстанциях могут применяться силовые трехфазные трансформаторы с двумя обмотками – сухие и масляные. Распределительное устройство на стороне низшего напряжения состоит из специальных шкафов ввода низшего напряжения, отходящих линий, сигнализации и учета, а также секционного шкафа для двухрядных подстанций. Для них предусмотрен также шинопровод.

Учет электроэнергии

Учет электроэнергии в подстанции производится счетчиками активной энергии (по требованию могут устанавливаться счетчики энергии реактивной). Эти счетчики помещены либо в шкафу учета, либо в специальном приборном отсеке. Шкаф учета может быть снабжен обогревающим устройством.
