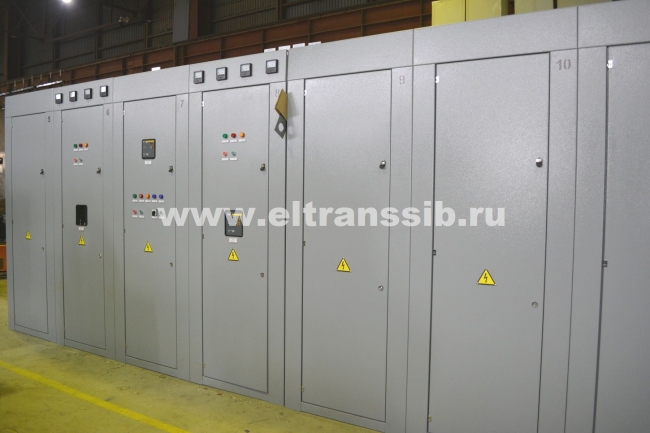

Панели щитов серии ЩО-70

Назначение:
Панели распределительных щитов серии ЩО-70 ГОСТ 22789-94 используются в комплектации распределительных устройств (щитов) напряжением 220/380 В трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, а также защиты от перегрузок и токов короткого замыкания.
В зависимости от схемы первичных соединений и пожеланий заказчика в панелях ЩО 70 устанавливаются автоматические выключатели, рубильники, предохранители, трансформаторы тока, приборы как российских так зарубежных производителей. Основным документом для комплектования панелей является согласованный опросный лист в соответствии, с которым производится компоновка панелей що-70, поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов (при их наличии)
Панели подразделяются на вводные, линейные и секционные. Вводные панели предназначены для передачи электрической энергии от силового трансформатора на сборные шины, к которым подключаются линейные и секционные панели. Линейные панели предназначены для передачи электрической энергии от сборных шин потребителю. Секционные панели предназначены для коммутации сборных шин.
Основное преимущество панелей ЩО 70 - идеальная защита от короткого замыкания в сетях с глухозаземленной нейтралью. Кроме того, панели ЩО 70 многофункциональны и хорошо защищают сеть от перегрузок.
Технические характеристики:
•    Номинальное напряжение (линейное): 0,4 кВ.
•    Номинальная частота: 50 Гц.
•    Число отходящих линий: 1, 2, 4, 6.
•    Номинальный ток отходящих линий: 100, 250, 400, 630, 1000 А.
•    Номинальный ток вводных панелей: до 2500 А.
•    Электродинамическая стойкость: до 50 кА.
•    Сопротивление изоляции в холодном состоянии: 20 Мом
Условия эксплуатации:
Панели распределительных щитов одностороннего обслуживания серии ЩО-70 предназначены для эксплуатации в помещениях (климатическое исполнение У категория размещения 3 по ГОСТ 15150 и ГОСТ 15543.1) при следующих условиях:
•    Высота над уровнем моря не более 1000 м.
•    Верхнее рабочее значение температуры окружающей среды не более 40 0С.
•    Нижнее значение температуры окружающей среды минус 45 0С.
•    Окружающая среда должна быть не взрывоопасной и не содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.

Распределительные панели ЩО 70-1

Линейные панели

Вводные панели

Вводные панели

Секционные панели

Вводно-линейные панели:

Вводно-секционные панели:

Панели с аппаратурой АВР:

ЩО70-1-90

Панели диспетчерского управления уличным освещением:

ЩО70-1-95 (торц.)

ЩО70-1-96 (щит учета)

Скачать опросный лист на панели ЩО70
