Реклоузер

Реклоузер – устройство автоматического управления и защиты воздушных ЛЭП на основе вакуумных выключателей под управлением системы релейной защиты. Реклоузер предназначен как для защитных и противоаварийных функций, также может использоваться для мониторинга и учета характеристик и параметров электросетей. В рамках общей квалификации устройств энергетики реклоузеры относятся к КРУН (комплектным распределительным устройствам наружной установки).

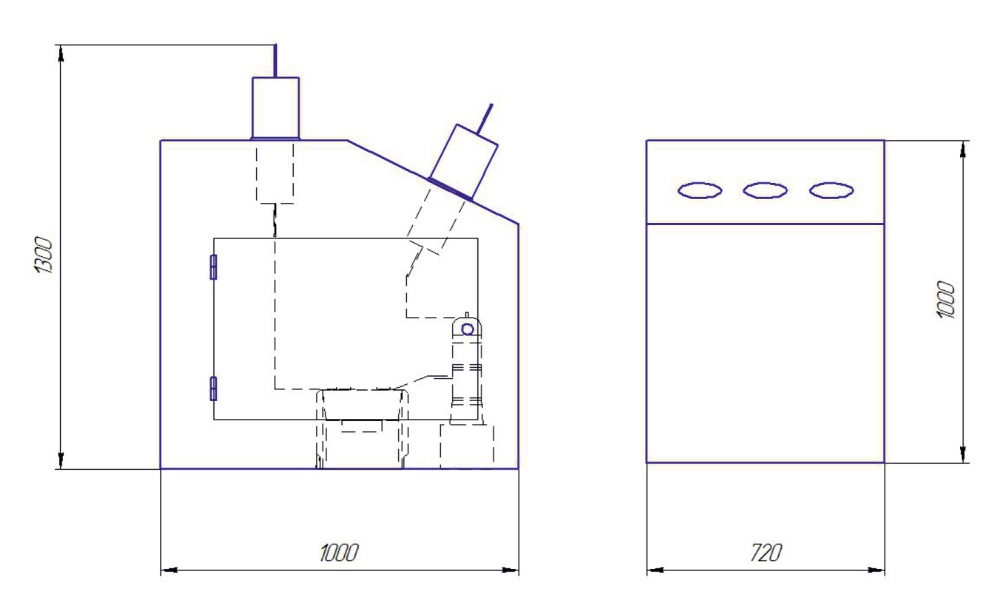

Конструкция

Конструкция реклоузера состоит из нескольких модулей. Модуль высоковольтный состоит из высоковольтного оборудования, включающего в себя вакуумный выключатель, трансформаторы тока и напряжения. Модуль низковольтного оборудования, представляющего шкаф автоматики и релейной защиты. Для объединения всех элементов в единую систему применяются соединительные кабели. При установке реклоузера используется специальный монтажный комплект.

Особенности

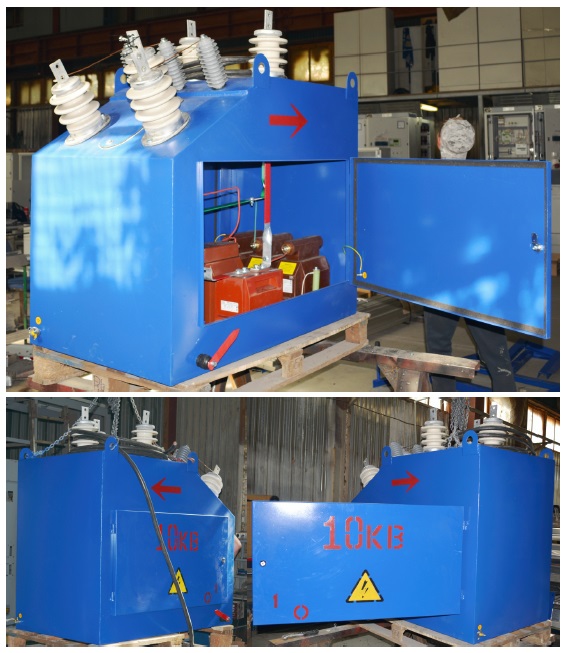

По своей конструкции высоковольтный модуль представляет собой корпус из металла. Внутри этого корпуса устанавливается вакуумный выключатель, трансформаторы тока и напряжения. Корпус модуля высоковольтного изготавливается из стали и имеет сварную конструкцию. Корпус и все детали окрашиваются полимерной (порошковой) краской с предварительной антикоррозийной обработкой, что обеспечивает стойкость покрытия на весь срок службы. Корпус имеет специальные крепления и отверстия, которые облегчают монтаж.

Подключение

Для подключения заземления используется специальная бобышка, приваренная к корпусу. Для осуществления подключения к линии электропередачи применяются специальные конструктивные вводы, изготовленные в форме проходных изоляторов имеющих фарфоровую изоляцию. На нижней плоскости конструкции высоковольтного оборудования предусмотрено размещение отверстия с сальником для питания, который соединяет высоковольтный модуль с низковольтным модулем.

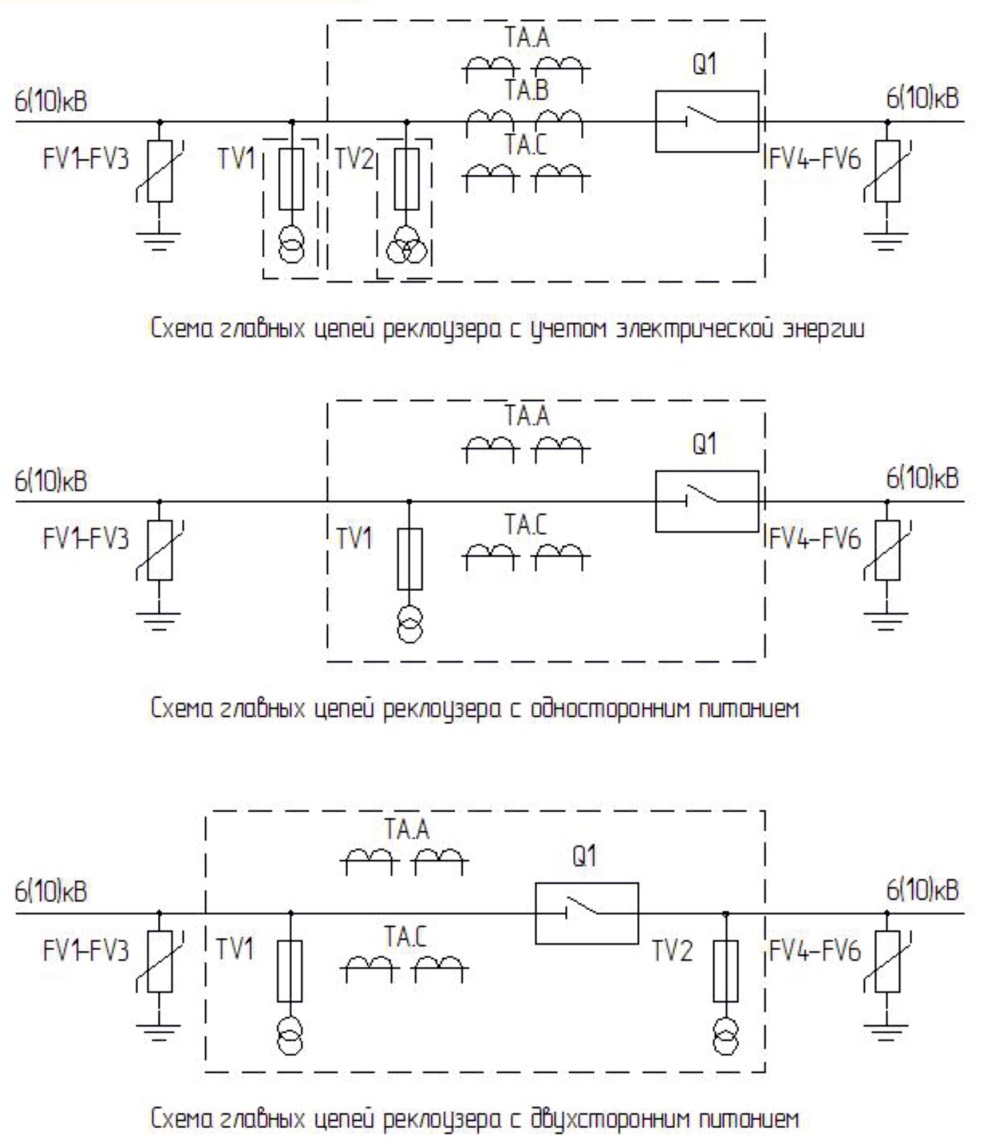

Высоковольтное оборудование

Вакуумный выключатель, трансформаторы тока и напряжения монтируются на специальных рейках, которые соединяются с корпусом  посредством болтовых соединений. Такая конструкция позволяет в случае необходимости легко производить замену каждого элемента модуля высокого напряжения. Для организации регулярной проверки состояния трансформаторов модуля на боковых сторонах предусмотрены специальные открывающиеся двери. Для надежности проведения опломбировки измерительной аппаратуры ее осуществляют с использованием специальных отверстий в корпусе модуля высокого напряжения. Те трансформаторы, установка которых осуществляется в высоковольтных модулях, являются электротехническими средствами, которые занесены в специальный госреестр средств, предназначенных для проведения измерения, им присвоен определенный класс точности, что подтверждается присвоением определенного сертификата.

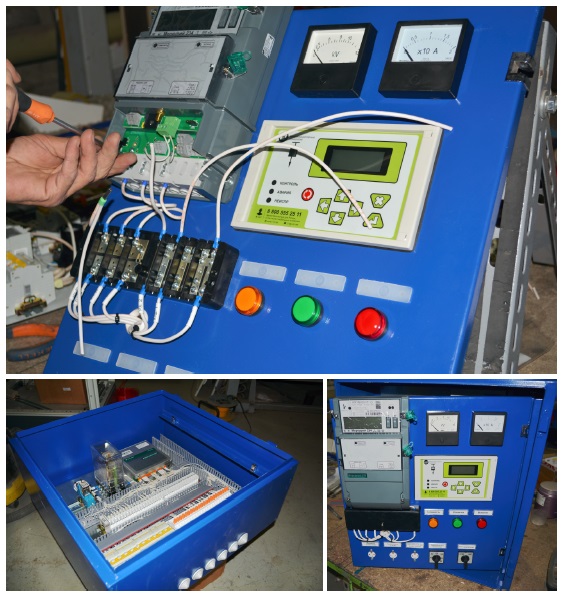

Низковольтный модуль

Низковольтный модуль состоит из металлического ящика, в котором смонтирован счетчик энергии, специальная испытательная коробка, автоматическая система выключателей и аппаратура, предназначенная для осуществления функции передачи данных. Корпус низковольтного модуля изготавливается из металла, который имеет покрытие из антикоррозийного лакокрасочного покрытия.

Основные параметры

Наименование параметра Значение параметра
Номинальное напряжение ВН, кВ 6; 10
Номинальная частота, Гц 50; 60
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей 400; 630
Номинальный первичный ток трансформаторов тока, А 5; 10; 15; 20; 50; 75; 100; 200; 300; 400; 630
Номинальный вторичный ток трансформаторов тока, А 5
Класс точности трансформаторов тока для измерения 0,2; 0,2S; 0,5; 0,5S
Номинальное линейное напряжение на выводах обмотки измерения трансформатора напряжения, В 100
Ток электродинамической стойкости, кА 51
Ток термической стойкости, кА 20
Срок службы, лет 30
Тип покраски порошково-полимерная
Степень защиты IP по ГОСТ14254 IP54
Масса ШВ с монтажной рамой, не более, кг 200
Масса ШУ, не более, кг 15
