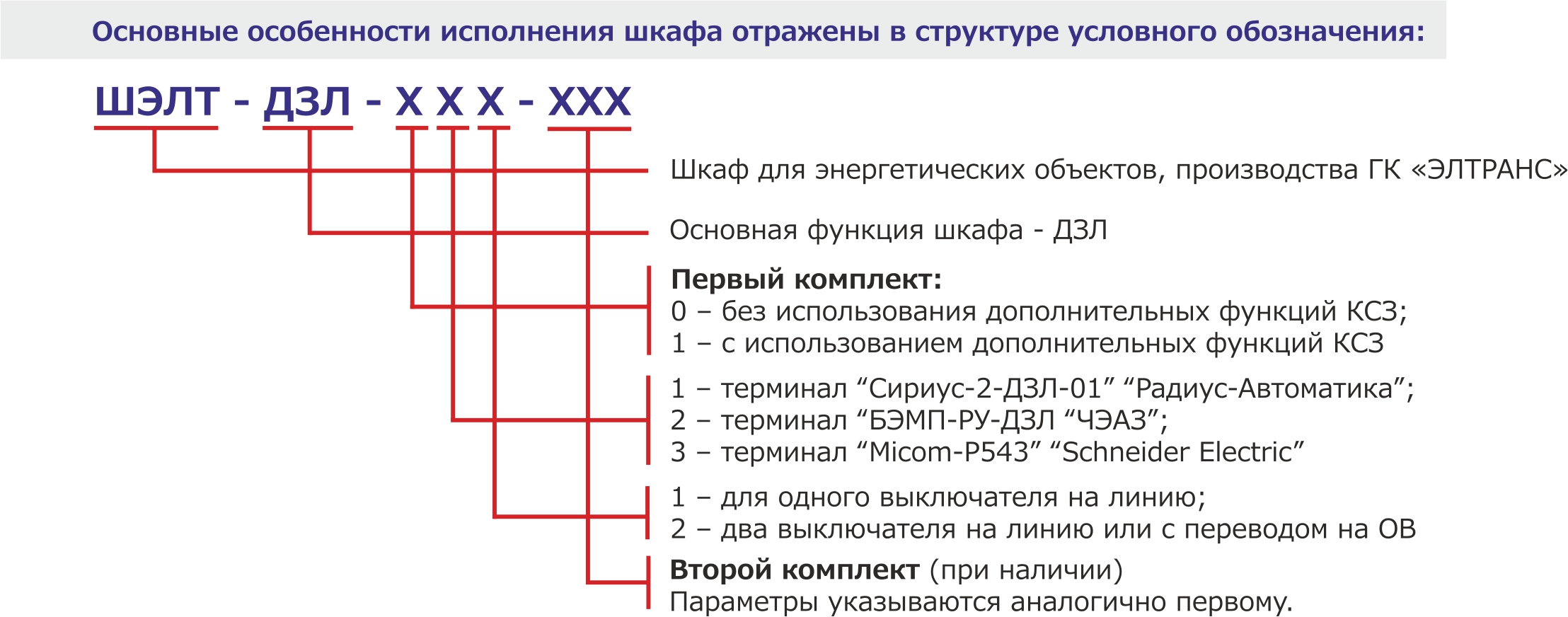

ШЭЛТ-ДЗЛ-ХХХ-ХХХ - Шкаф основной защиты линии 110-220 кВ

Шкаф представляет собой низковольтное комплектное устройство, выполненное в конструктиве «Rittal», с применением комплектующих ведущих мировых производителей: Phoenix contact, Siemens, Finder, OEZ, Relpol, ABB, Schneider Electric и др.
Шкаф может применяться в качестве полукомплекта основной защиты двухконцевой линии электропередачи, напряжением 110-220 кВ. Допускается установка защиты на линии с ответвлениями к понижающим трансформаторам, без источников питания. Входные и выходные цепи шкафа предусматривают взаимодействие с выключателями, оборудованными трехфазным приводом. В некоторых вариантах реализации возможно использование в составе комплекта дополнительных функций ступенчатых дистанционной и токовой защиты. Ступенчатые защиты могут вводиться при неисправности канала связи основной защиты или могут быть введены постоянно – в качестве полноценной самостоятельной защиты.
Дифференциальная токовая защита является основной быстродействующей защитой линий электропередачи 110-220 кВ и состоит из полукомплектов, устанавливаемых по концам линии. Для функционирования защиты требуется организация между полукомплектами выделенного цифрового (оптического) канала связи. В устройствах защиты предусмотрена возможность перехода с основного канала на резервный, в случае обнаружения сбоев в работе основного канала. В случае нарушения в работе каналов связи функция ДЗЛ блокируется в обоих полукомплектах.
В качестве основного функционального устройства предлагаются современные микропроцессорные терминалы ведущих отечественных и зарубежных производителей:
•    терминалы серии “Сириус” производства ЗАО “Радиус-Автоматика”;
•    терминалы серии “БЭМП” производства ЗАО “ЧЭАЗ”;
•    терминалы серии “Micom” производства “Schneider Electric”
