ШЭЛТ-РН – шкаф автоматики регулирования напряжения трансформатора
Шкаф представляет собой низковольтное комплектное устройство, выполненное в конструктиве «Rittal», с применением комплектующих ведущих мировых производителей: Phoenix contact, Siemens, Finder, OEZ, Relpol, ABB, Schneider Electric и др.
Шкаф может применяться в качестве автоматики регулирования напряжения одного или двух трансформаторов. Каждый комплект шкафа может контролировать напряжение двух секций, что позволяет использовать шкаф для регулирования напряжения трансформаторов с расщепленной обмоткой низкого напряжения. Автоматика регулирования напряжения выполняется на базе микропроцессорных терминалов и выполняет все функции управления, блокировок и сигнализации, необходимые для устройств РПН. В шкафу предусмотрены переключатели для перевода автоматики в ручной режим и ключи управления приводом РПН. Наличие стандартных интерфейсов и протоколов позволяет интегрировать систему регулирования напряжения в комплекс АСУ ТП объекта с передачей информации о состоянии и положении приводов РПН, уровне напряжения на секциях, о возможных неисправностях и блокировках.

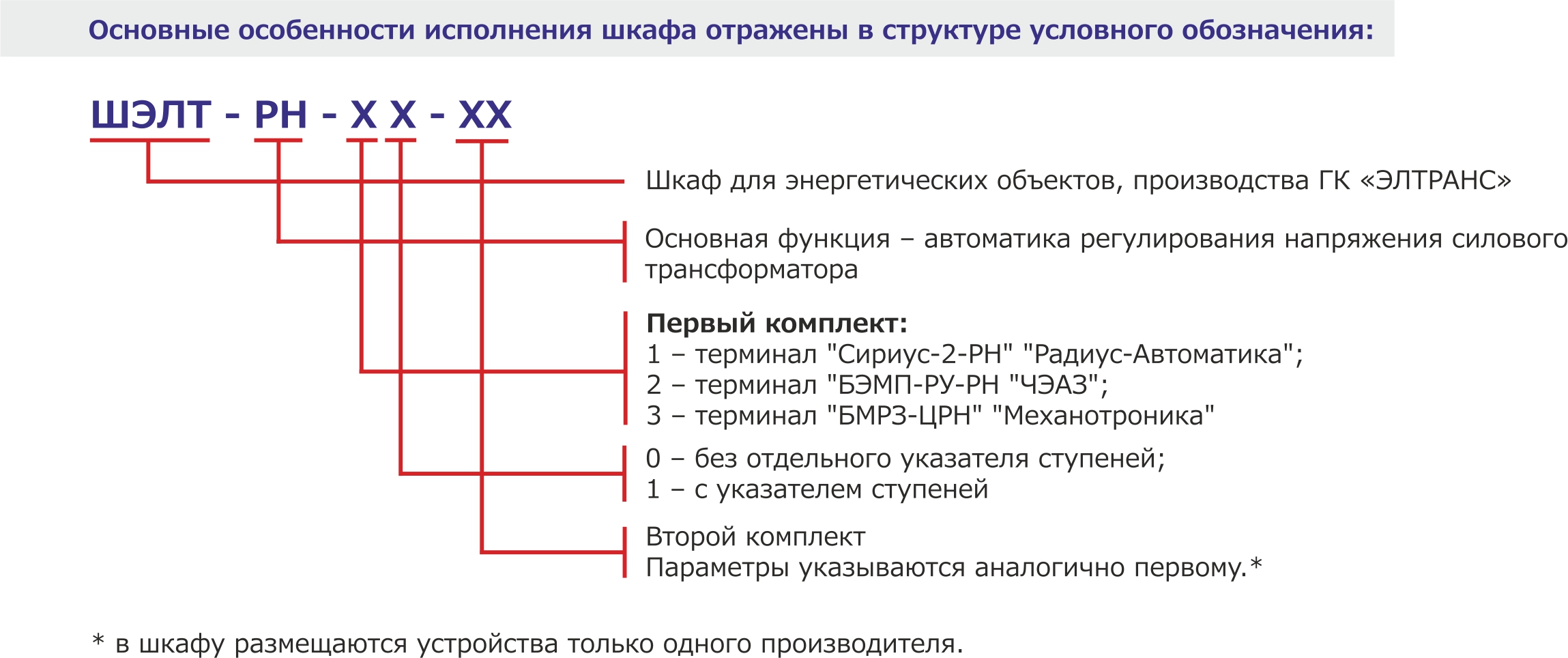

В качестве основного функционального устройства предлагаются современные микропроцессорные терминалы ведущих отечественных производителей:
• терминалы серии “Сириус-2-РН” производства ЗАО “Радиус-Автоматика“;
• терминалы серии “БЭМП-РУ-РН” производства ЗАО “ЧЭАЗ“;
• терминалы серии “БМРЗ-ЦРН” производства НТЦ “Механотроника“
