ШЭЛТ-Т

ШЭЛТ-Т – шкаф основной, резервной защиты двух/трехобмоточного трансформатора 35-220 кВ с комплектом автоматики регулирования напряжения

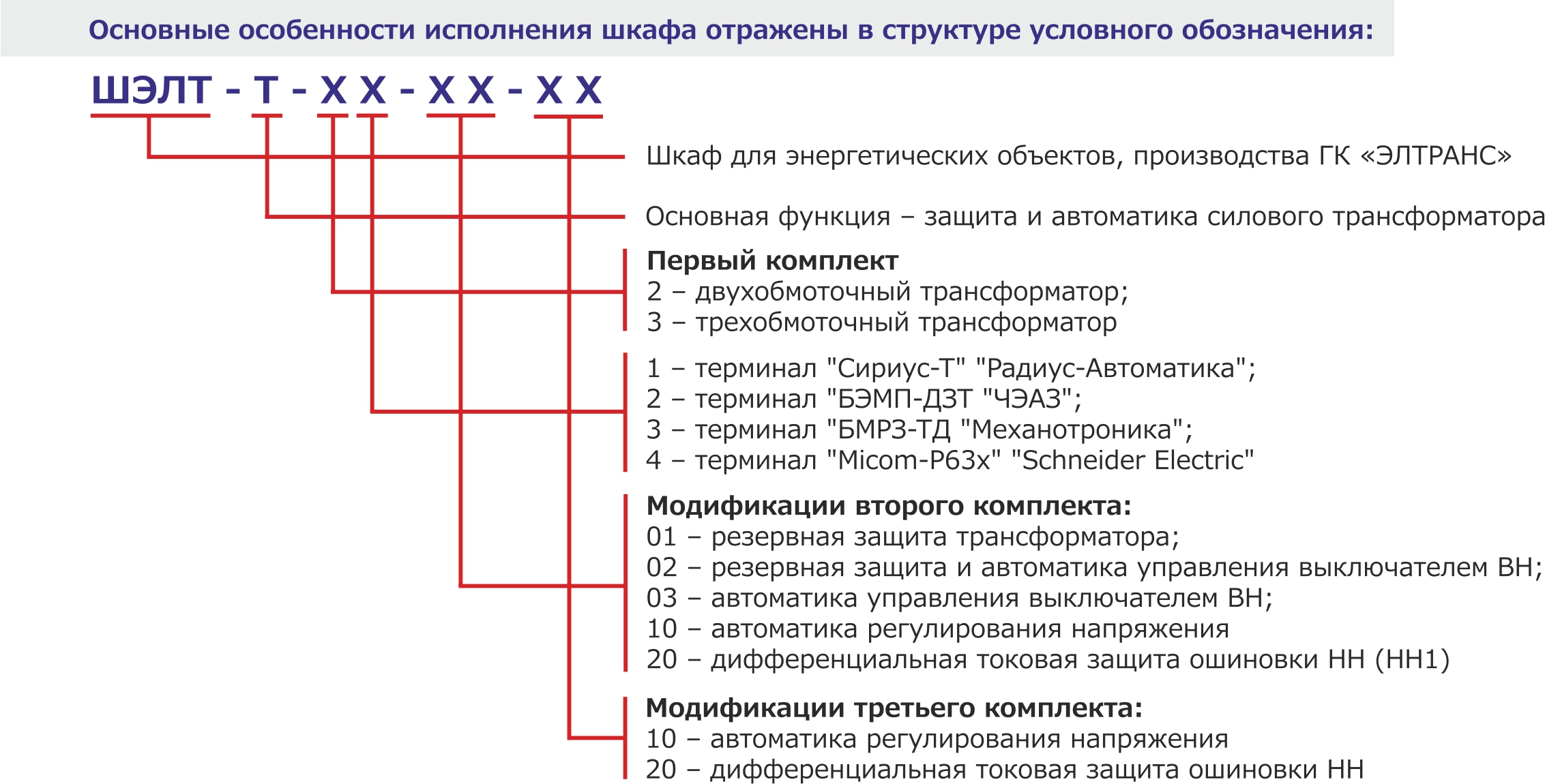

Шкаф представляет собой низковольтное комплектное устройство, выполненное в конструктиве «Rittal», с применением комплектующих ведущих мировых производителей: Phoenix contact, Siemens, Finder, OEZ, Relpol, ABB, Schneider Electric и др.
Шкаф содержит до трех комплектов защит и автоматики и может применяться для защиты двух или трехобмоточных трансформаторов, в том числе с расщепленной обмоткой низкого напряжения. В состав шкафа входит комплект основных защит, комплект резервных защит и автоматики управления выключателем стороны высшего напряжения (ВН). В состав шкафа может входить комплект защиты ошиновки низшего напряжения (ДЗО НН) и устройство автоматического регулирования напряжения трансформатора под нагрузкой (АРПН).
В качестве основной защиты используются дифференциальная токовая защита с торможением от всех видов повреждения внутри бака трансформатора. ДЗТ имеет чувствительную ступень с токозависимой характеристикой и токовую отсечку. Для отстройки защиты от броска тока намагничивания при включении, контролируется уровень второй гармоники в дифференциальном токе. Защита применяется для трансформаторов с различными сочетаниями групп соединения обмоток и имеет возможность программного выравнивания коэффициентов трансформации в плечах защиты. В комплекте основной и резервной защиты предусмотрены цепи приёма сигналов от газового реле трансформатора и РПН, с контролем изоляции цепей газовой защиты.
 В качестве резервных защит трансформатора применяются максимальная токовая защита по всем сторонам трансформатора с возможностью пуска по напряжению, токовая защита нулевой последовательности по стороне высшего напряжения, защита от перегрузки.
В шкафу организован приём сигналов от датчиков температуры и уровня масла, сигнализация неисправности цепей охлаждения.
В качестве основного функционального устройства предлагаются современные микропроцессорные терминалы ведущих отечественных и зарубежных производителей:
•    терминалы серии “Сириус” производства ЗАО “Радиус-Автоматика”;
•    терминалы серии “БЭМП” производства ЗАО “ЧЭАЗ”;
•    терминалы серии “БМРЗ” производства НТЦ “Механотроника”;
•    терминалы серии “Micom” производства “Schneider Electric”
