Стоимость Ячеек ЯКНО зависит от их комплектации. По этому для заказа ЯКНО требуется заполнить опросный лист. В случае возникновения затруднений при заполнении опросного листа вы всегда можете получить консультацию, обратившись к нам. После получения опросного листа мы свяжемся с вами в течении 1 дня.

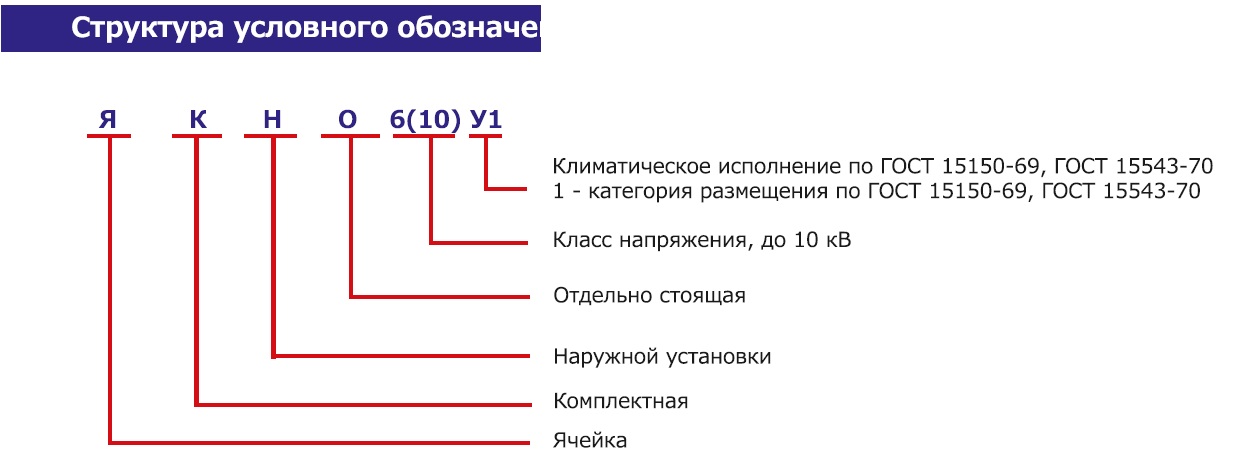

Техническая информация по ЯКНО 6(10)У1В
Назначение

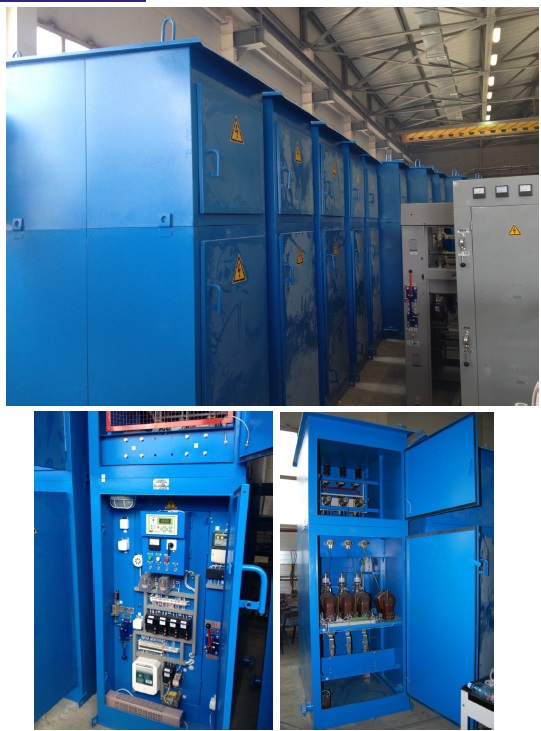

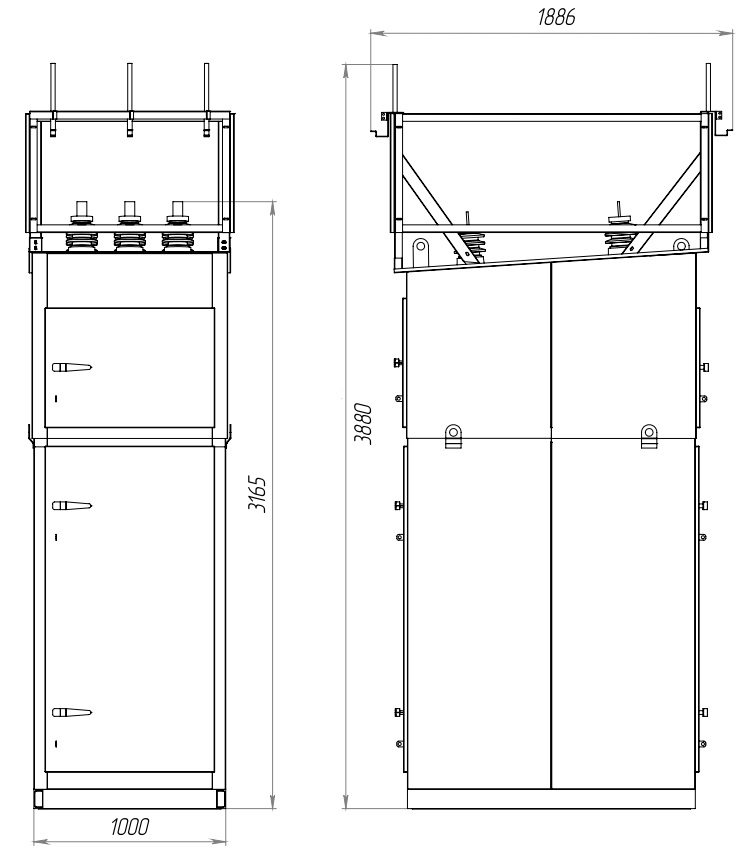

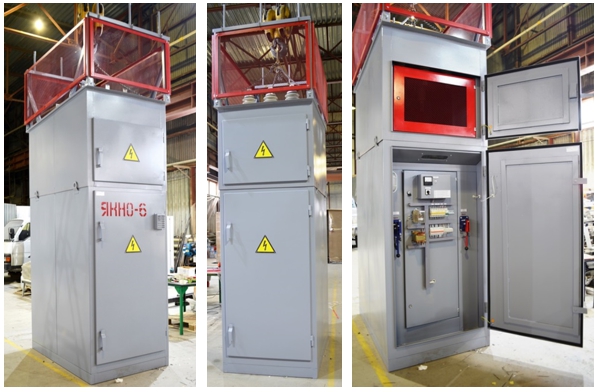

Ячейки комплектные наружного исполнения отдельно стоящие (ЯКНО) предназначены для подключения к сетям карьерных экскаваторов, высоковольтных двигателей, силовых трансформаторов, высоковольтных двигателей бурильных установок, драг, земснарядов, компрессорных и конденсаторных установок, устройств катодной защиты трубопроводов и других потребителей.

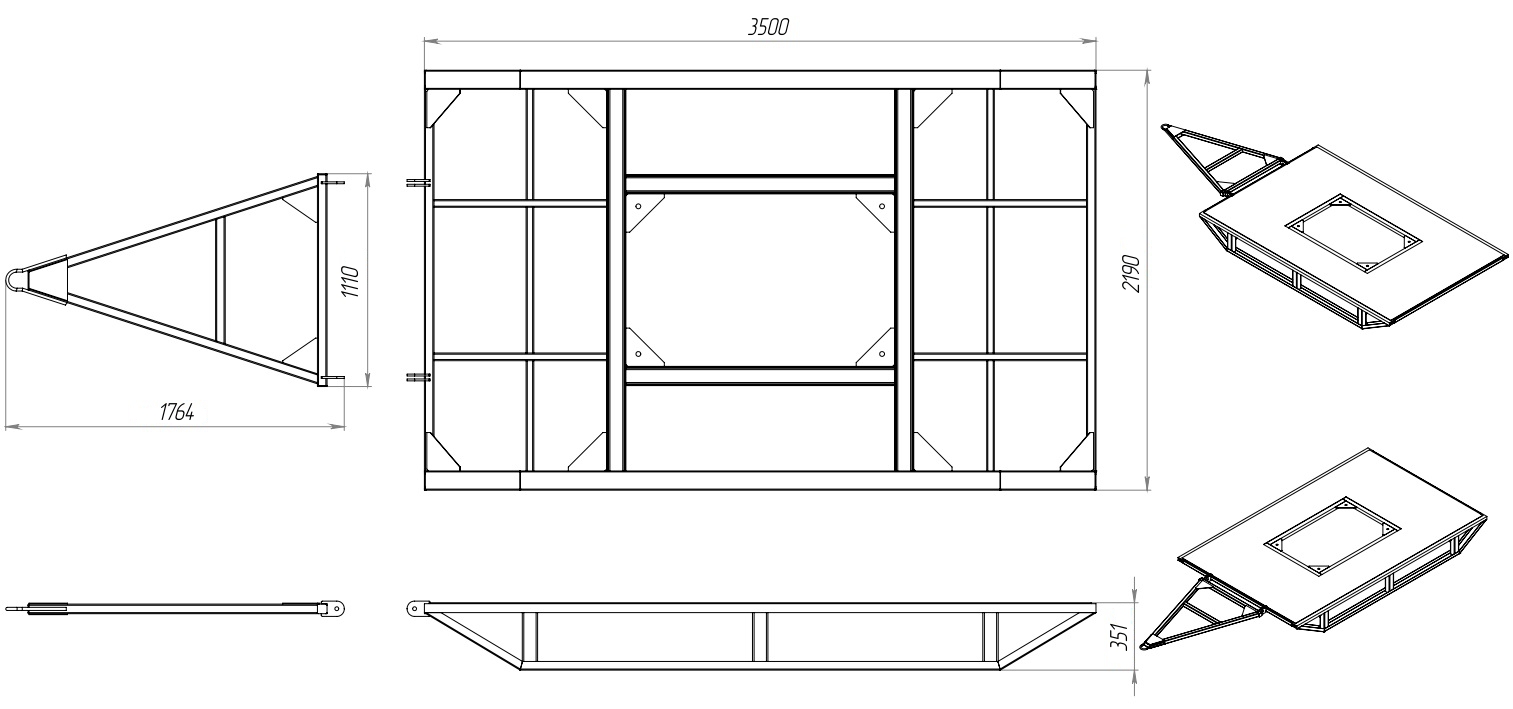

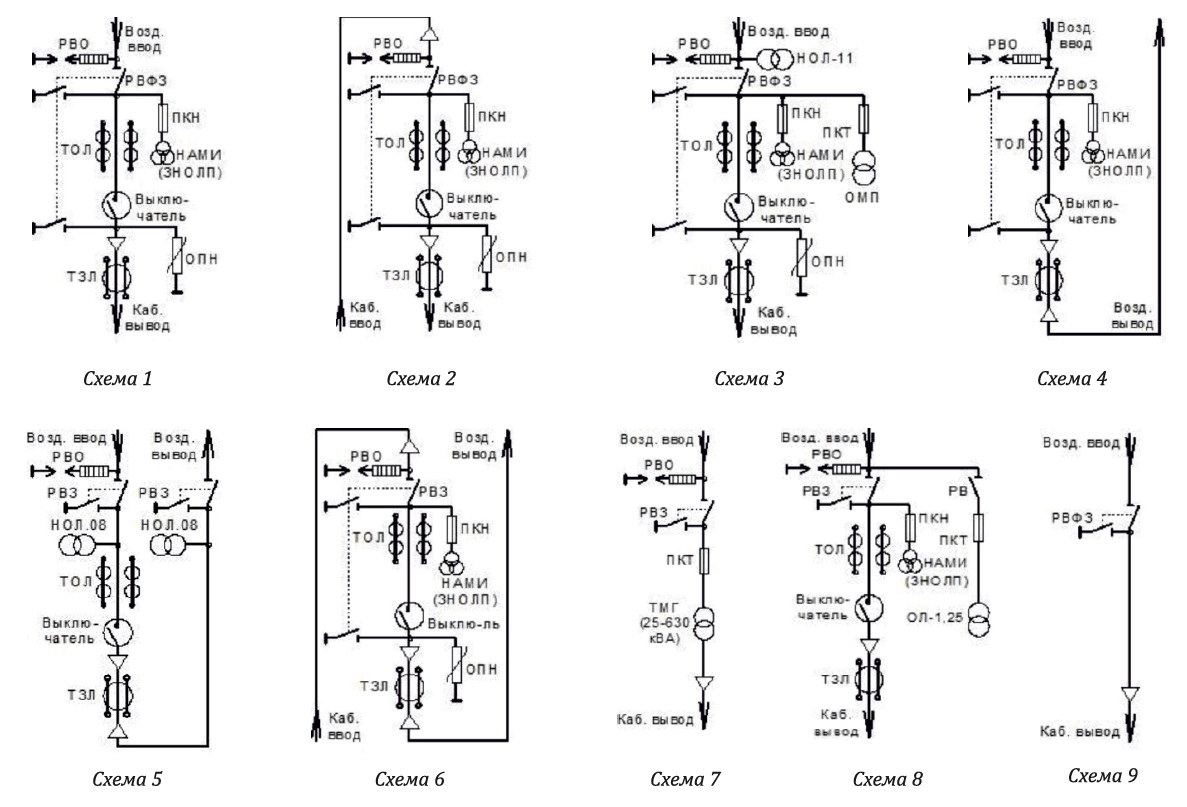

Ячейки ЯКНО имеют девять стандартных типоисполнений схем главных соединений (см. иллюстрации справа). Ячейки ЯКНО служат для секционирования внутрикарьерных и внекарьерных линий электропередач. ЯКНО с силовыми масляными трансформаторами до 630 кВА (КТПН) служат для обеспечения освещения рабочих площадей и подключения карьерных потребителей с защитой от токов утечки в цепях низкого напряжения. Ячейки ЯКНО также могут использоваться для создания пунктов, разделяющих сети энергосистем и карьеров. Все типоисполнения ЯКНО могут быть установлены на фундамент или (при наличии заказа), укомплектовываются транспортными салазками. Кроме того в ЯКНО может быть предусмотрен коридор обслуживания.
Исполнение ввода и вывода ячеек ЯКНО-6(10)У1В
В зависимости от исполнения ввода и вывода, выделяют ячейки ЯКНО с:
а) Воздушным вводом/воздушным выводом;
б) Воздушным вводом/кабельный выводом;
в) Кабельным вводом/кабельный выводом.
По требованию заказчика для комплектации ячеек ЯКНО-6(10)У1В могут быть использованы следующие высоковольтные выключатели:
- Вакуумные выключатели серии BB/TEL(РК Таврида Электрик);
- Вакуумные выключатели ВБ, ВБЭМ,ВБПП (НПО "Контакт" г. Саратов);
- Выключатели вакуумные типа ВБСК,ВВТЭ-М,ВБПС, ВВЭ-М (ОАО"ЭЛКО", г. Минусинск);
- Масляные выключатели ВПМ, ВМП с приводами ПРБА либо ПП-67.
Исполнение блокировок, применяемых в ЯКНО-6(10)У1В
В зависимости от исполнения блокировок, выделяют ячейки с:
- Механической блокировкой масляного выключателя ВПМ или вакуумных выключателей ВВТЭ, ВБП с основными ножами разъединителя;
- Механической блокировкой основных ножей с его заземляющими ножами и с заземляющими ножами, установленными после выключателя;
- Механической блокировкой заземляющих ножей разъединителя с дверью отсека высоковольтного выключателя;
- Логической блокировкой привода основных ножей разъединителя с приводом его заземляющих ножей.
- Электромеханической блокировкой специального вакуумного выключателя ВВ, который имеет ручное управление включением и отключением выключателя, а так же выключателя ВВ/ТЕL, c основными ножами разъединителя.
- Электромеханической блокировкой общего автоматического выключателя (магнитного пускателя) в низковольтной цепи силового трансформатора c основными ножами разъединителя (для схемы главных соединений №8).
ЯКНО 6(10)У1В могут иметь следующие виды защит:
- Токовая отсечка на реле РТ 40 для исполнений с вакуумными выключателями ВВ/ТЕL, ВВТЭ, ВВ;
- Максимальная токовая защита на реле РТ 40 - для исполнений с вакуумными выключателями ВВ/ТЕL, ВВТЭ, ВВ (при наличии требования в опросном листе);
- Токовая отсечка на реле прямого действия типа РТМ для исполнения с вакуумным выключателем ВБП, управляемым пружинно-магнитным приводом; с масляным выключателем ВПМ, управляемым пружинным приводом ПП 67 и ручным приводом ПРБА;
- Максимальная токовая защита на реле прямого действия типа РТВ для исполнений с масляным выключателем ВПМ, управляемым пружинным приводом ПП 67 и ручным приводом ПРБА;
- Защита от однофазных замыканий на "землю" на ЗНОЛ, ЗНОЛП - реле РТЗ 51 и РН 53/60Д, ЗЕРО ЗЗМ-У2;
- Защита минимального напряжения на двух реле РН 54/160 для исполнения 4 или по дополнительному требованию в опросном листе для исполнений 1-7;
- Защита от обрыва заземляющей жилы высоковольтного кабеля;
- Защита от замыканий на "землю" в низковольтной цепи внешнего освещения прилегающей территории для схемы главных соединений №4;
- Защита от токов утечки в низковольтных внешних цепях силового трансформатора на реле РУП, АРГУС для схемы главных соединений №8 (при наличии требования в опросном листе);
- Отключение вакуумного выключателя при исчезновения оперативного напряжения.
По требованию заказчика может быть проведено:
- Опробование защиты от однофазных замыканий на "землю";
- Опробование защиты от замыканий на "землю" в цепи внешнего освещения прилегающей территории (для схемы главных соединений №4);
- Установка приборов учёта активной энергии или реактивной энергии - электронным счётчиком;Установка защиты от неполнофазного режима и контроль чередования фаз на реле ЕЛ-11.
Более подробную информацию об оборудовании вы можете получить у специалистов отдела продаж ГК Элтранс
