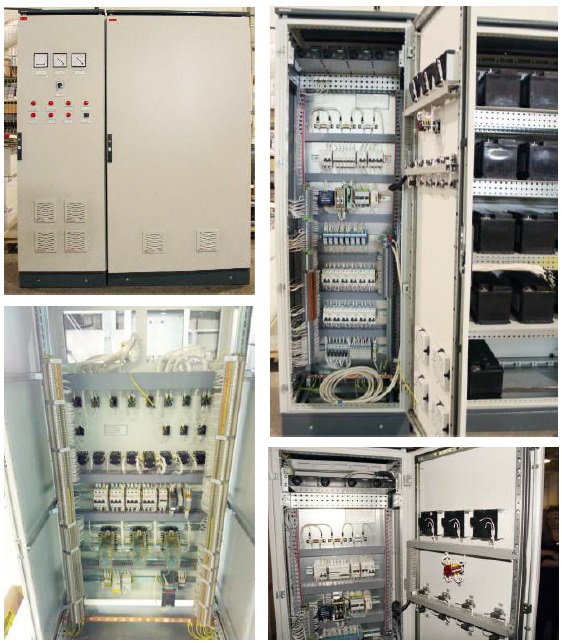

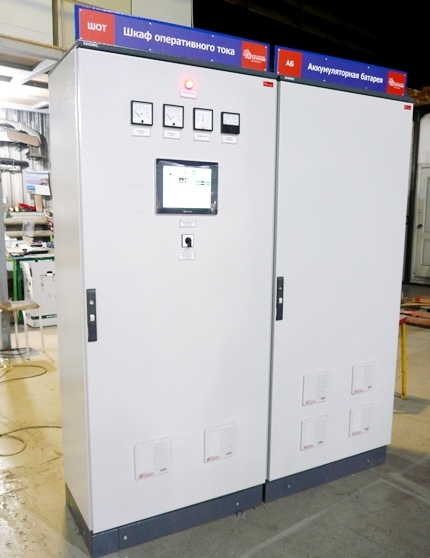

Оборудование АУОТа предназначено для применения в схемах релейной защиты, автоматики и технологической сигнализации электроустановок различного класса напряжения промышленных предприятий и предприятий энергетики.
Кроме этого, возможно использование данного оборудования для питания аварийного освещения, устройств связи и телемеханики, а так же других потребителей, где по техническим условиям требуется обеспечение гарантированного питания на определенный период времени и на заданную нагрузку.
В зависимости от технических требований и характера нагрузки определяются номинальные параметры АУОТа (номинальный ток и напряжение, емкость аккумуляторной батареи, номинальные величины коммутационной аппаратуры и др.).
Технические характеристики
| № п/п | Наименование параметра | Исполнение стандартной модификации АУОТ | ||||||
| 10- А | 10- В | 20 - А | 20 - В | |||||
| 1 | Тип блока питания | 2*Flatpack2 | 4*Flatpack2 | |||||
| 2 |
Питающее напряжение *) однофазная сеть **) трехфазная сеть |
230В*) -25%+15% 220-380**)-30%+15% |
230В*) -25%+15% 220-380**)-30%+15% |
|||||
| 3 | Частота напр. питания | 45 – 66 Гц | ||||||
| 4 | Максимальный ток потребления | 4,8А | 4,8А | 4,8А | 4,8А | |||
| 5 | Номинальное выходное напряжение (±1%) | 115В | 230В | 115В | 230В | |||
| 6 | Пределы регулирования выходного напряжения | 89,2 – 171,6В | 178,5 – 297В | 89,2 – 171,6В | 178,5 –297В | |||
| 7 | Максимальный выходной ток (суммарный) | 16,8А | 9,16А | 33,5А | 18,3А | |||
| 8 | Пульсация выходного напряжения (не более) | 500мВ | 1000мВ | 500мВ | 1000мВ | |||
| 9 | Окружающая температура при эксплуатации | 0 – 40Со | ||||||
| 10 | Система охлаждения | Естественная циркуляция | ||||||
| 11 | Степень защиты | IP21 | ||||||
