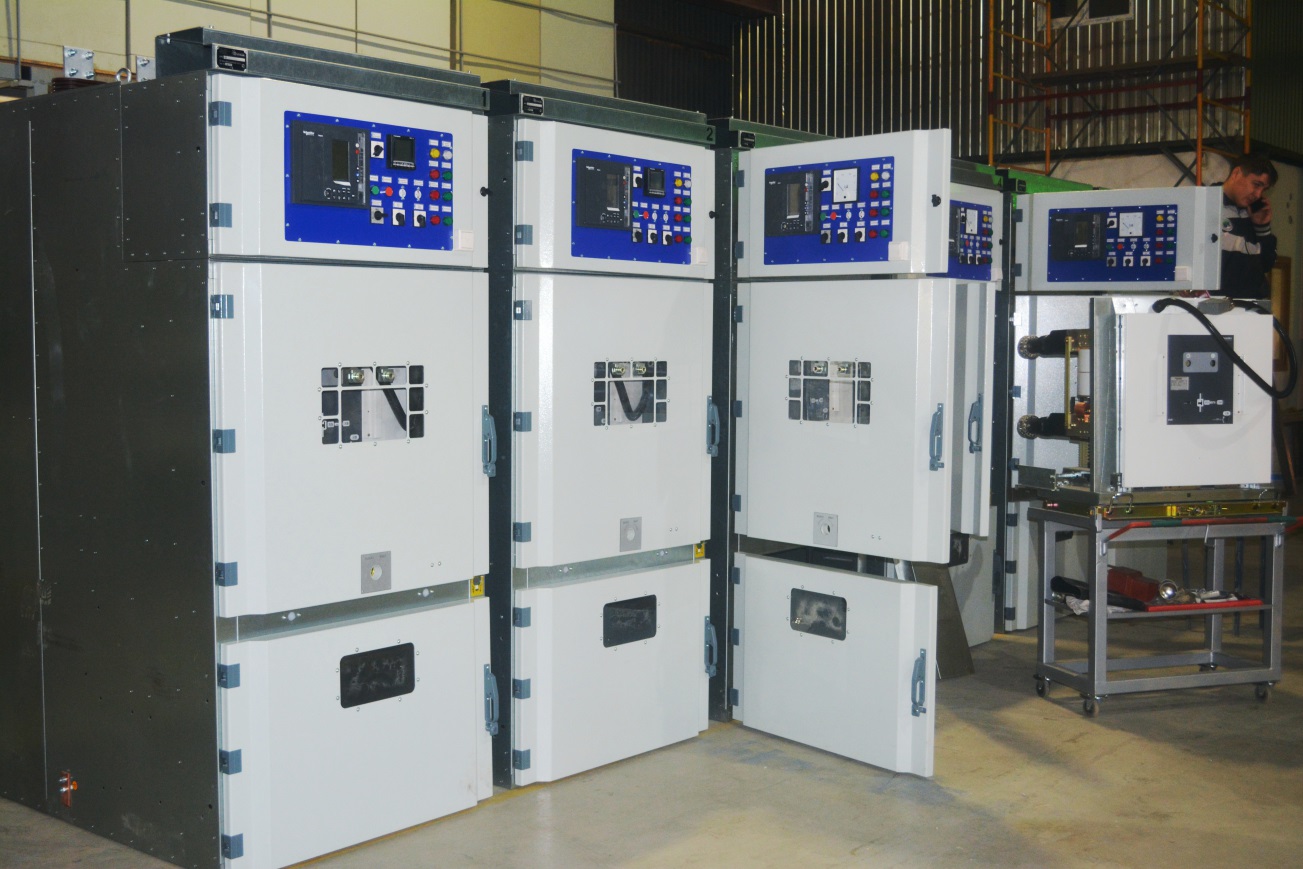

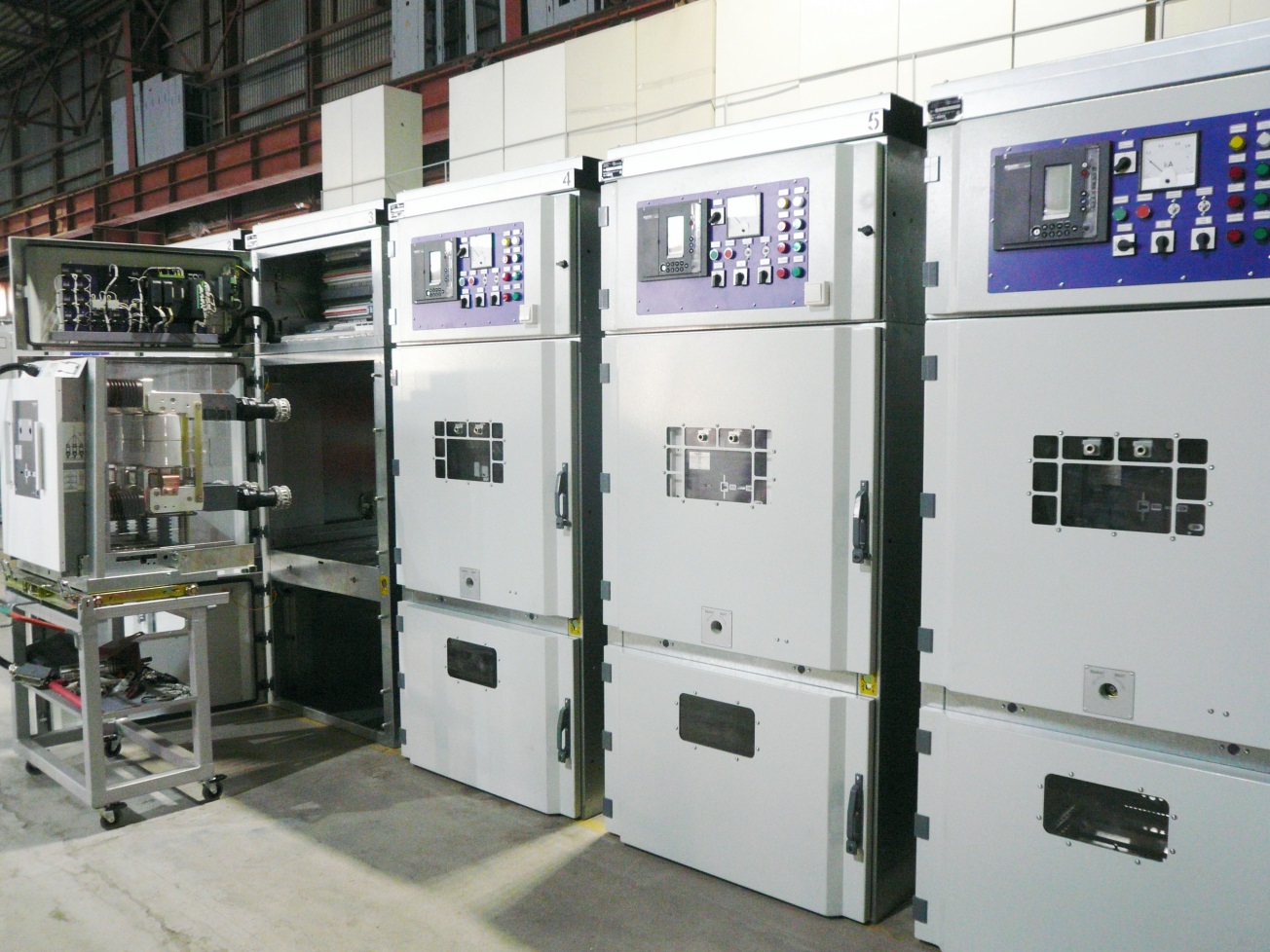

Шкафы КРУ 20 кВ предназначены для работы в составе распределительных устройств в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 20 кВ с изолированной, заземленной через дугогасительный реактор или резистор нейтралью.
Шкафы КРУ предназначены для работы при следующих условиях окружающей среды:
- наибольшая высота установки над уровнем моря не более 1000 м;
- рабочий диапазон температур окружающего воздуха от минус 25° до плюс 40° С;
- относительная влажность воздуха неболее 80% при температуре плюс 150 С;
- типатмосферы II по ГОСТ15150;
- окружающая среда невзрывоопасная,не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.
Шкафы КРУ соответствуют требованиям ГОСТ 14693-90, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4-75, ГОСТ 17516.1-90.
Скачать опросный лист на ячейки КРУ
Классификация КРУ по ГОСТ 14693
| Наименование параметра | Значение параметра, исполнение |
|
Уровень изоляции
|
с нормальной изоляцией «Б» по ГОСТ 1516.1
|
|
Вид изоляции
|
Воздушная, твердая, комбинированная (воздушная и твердая)
|
|
Наличие изоляции токоведущих шин главных цепей
|
с неизолированными шинами
с изолированными шинами |
|
Наличие выкатных элементов
|
с выкатными элементами; без выкатных элементов
|
|
Вид линейных высоковольтных подсоединений
|
кабельные
|
|
Условия обслуживания
|
с двусторонним; с односторонним
|
|
Наличие дверей в отсеке выкатного элемента
|
шкафы с дверьми
|
|
Вид оболочки шкафа
|
сплошная металлическая
|
|
Вид привода для перемещения ВЭ внутри ячейки
|
ручной; электромоторный
|
|
Вид привода заземлителя
|
ручной; электромоторный
|
|
Вид управления
|
местное, дистанционное,телемеханическое
|
Основные параметры КРУ 20кВ
| Наименование параметра, показателя классификации | Значение параметра, исполнение |
|
Номинальное напряжение, кВ
|
20
|
|
Наибольшее рабочее напряжение, кВ
|
24
|
|
Номинальный ток главных цепей шкафов КРУ, А
|
630; 1250; 1600; 2000; 2500; 3150
|
|
Номинальный ток сборных шин, А
|
1250; 1600; 2000; 2500; 3150
|
|
Номинальный ток трансформаторов тока, А
|
100; 200; 300; 400; 600; 800; 1000;1500; 2000; 2500; 3000
|
|
Ток термической стойкости, кА
|
20; 31,5
|
|
Номинальный ток отключения силового выключателя, кА
|
20; 31,5
|
|
Длительность протекания тока термической стойкости, с:
- главных токоведущих цепей - цепей заземления |
3
1
|
|
Ток электродинамической стойкости, кА
|
51; 81
|
|
Габаритные размеры, мм:
- ширина - глубина - высота |
800*; 1000**
1700; 2170*** 2300 |
|
Масса шкафа КРУ кг, не более
|
1150
|
|
Степень защиты по ГОСТ 14254
|
IP31
|
|
Срок службы до списания, лет, не менее
|
30
|
|
* На номинальный ток до 2000А.
** Для шкафов на номинальный ток свыше 2000А и шкафа ТСН.
*** Для вводов на номинальный ток 3150А
|
|
Устройство и работ

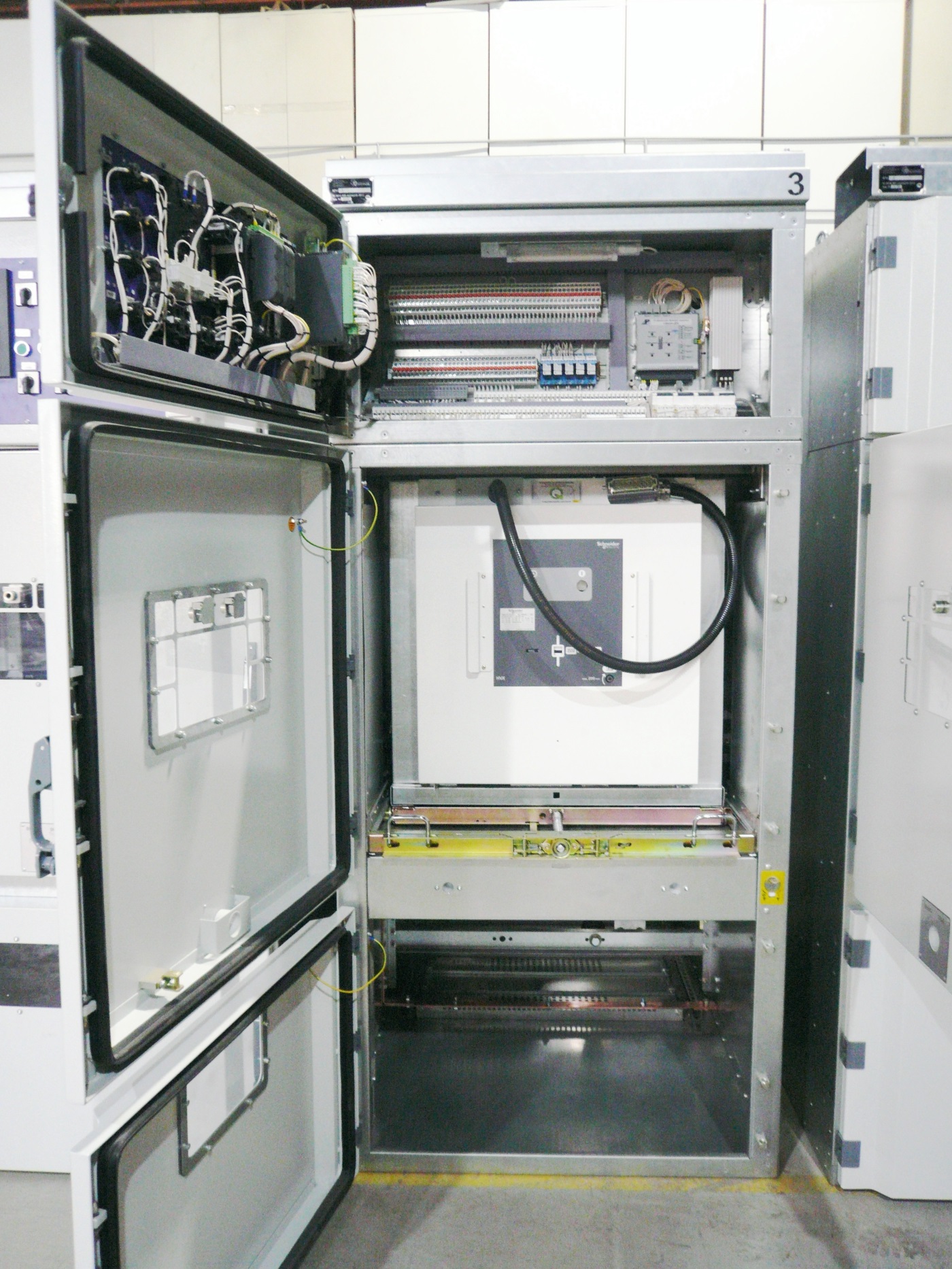

Условия обслуживания ячеек - одностороннее (по заказу могут поставляться ячейки с двухсторонним обслуживанием).
Ячейка КРУ представляет собой сборную металлоконструкцию, составные части которой соединены методом клепки из оцинкованных листовых гнутых профилей толщиной 2 мм, внутри которой размещена вся аппаратура схем главных и вспомогательных цепей.

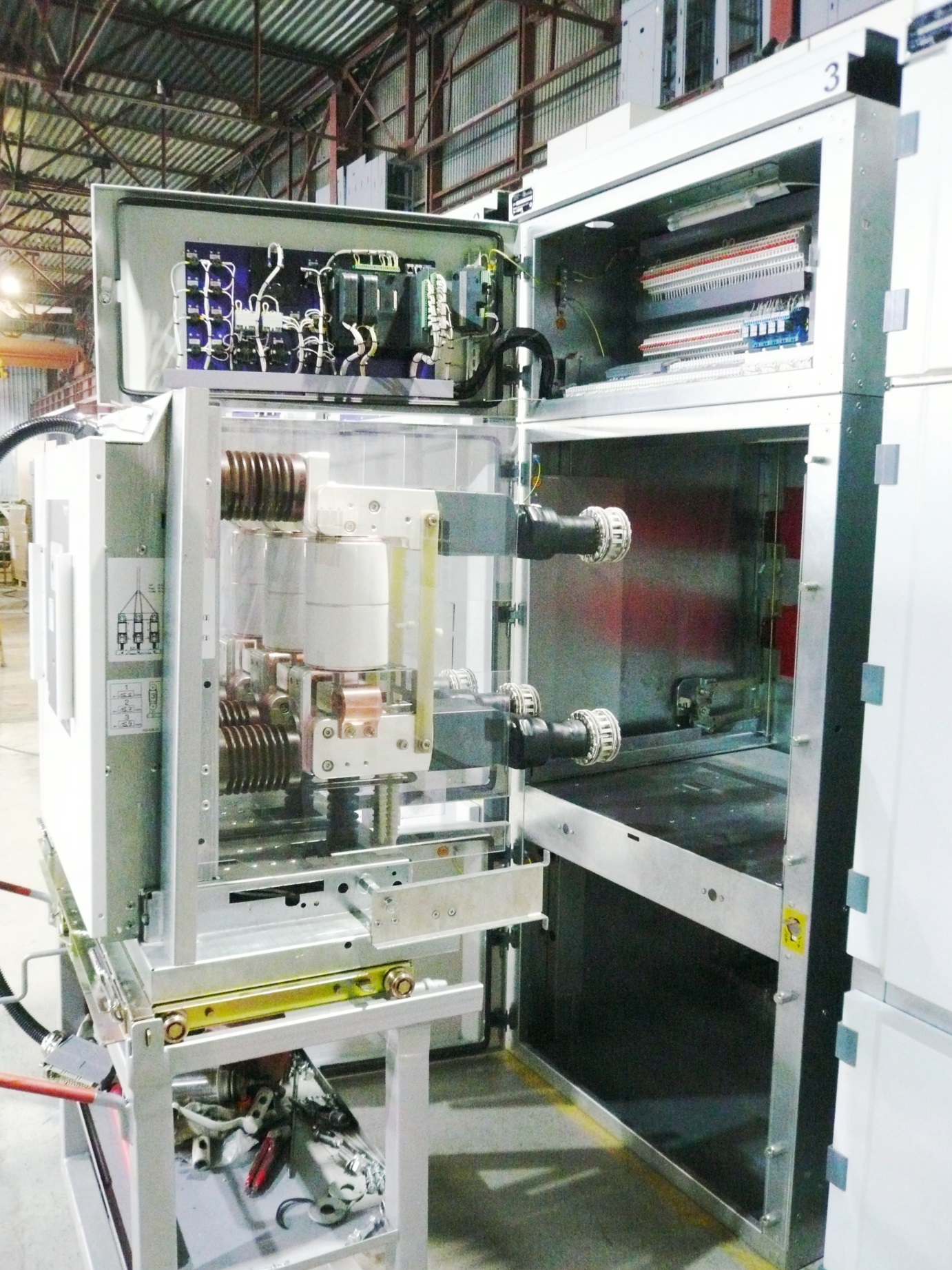

Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками. Ячейка КРУ состоит их четырех основных отсеков - отсека сборных шин А, отсека выключателя В, кабельного отсека С и релейного РЗиА отсека D. Отсеки А,В и С оборудованы клапанами сброса избыточного давления, которые расположены сверху ячейки. По умолчанию
клапана комплектуются концевыми выключателями положения. С фасада доступ в отсеки В,С и D ограничен усиленными взрывобезопасными дверьми специальной конструкции, оборудованными ригельными замками. Дверь отсека В так же оборудована системой блокировок связанной с ВЭ. Двери отсеков В и С оборудованы смотровыми окнами с применением защитного стекла. В ячейках двухстороннего обслуживания с задней стороны шкафа имеется дополнительная панель (дверь) для доступа к кабельному отсеку.
Разрез ячейки КРУ 20кВ с выключателем
1. кабельный лоток; 2. выключатель на ВЭ; 3. шины подключения кабеля; 4. хомут крепления кабеля; 5. ОПН; 6. заземлитель; 7. трансформатор тока; 8. нижний проходной изолятор; 9. опорный изолятор; 10. верхний проходной изолятор; 11. сборные шины; 12. клапаны сброса избыточного давления; 13. индикатор напряжения; А. отсек сборных шин; В. отсек выключателя; С. кабельный отсек; D. релейный отсек
