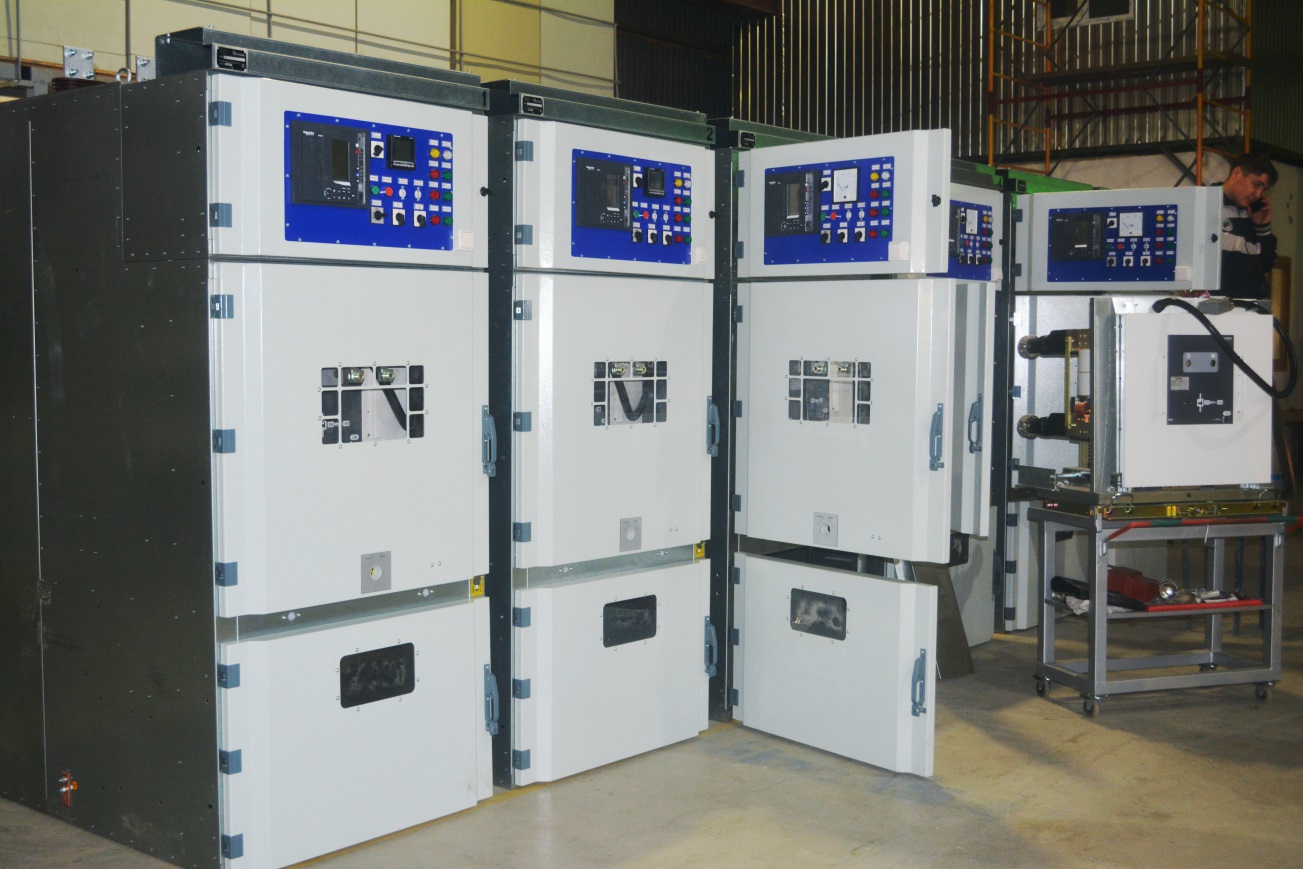

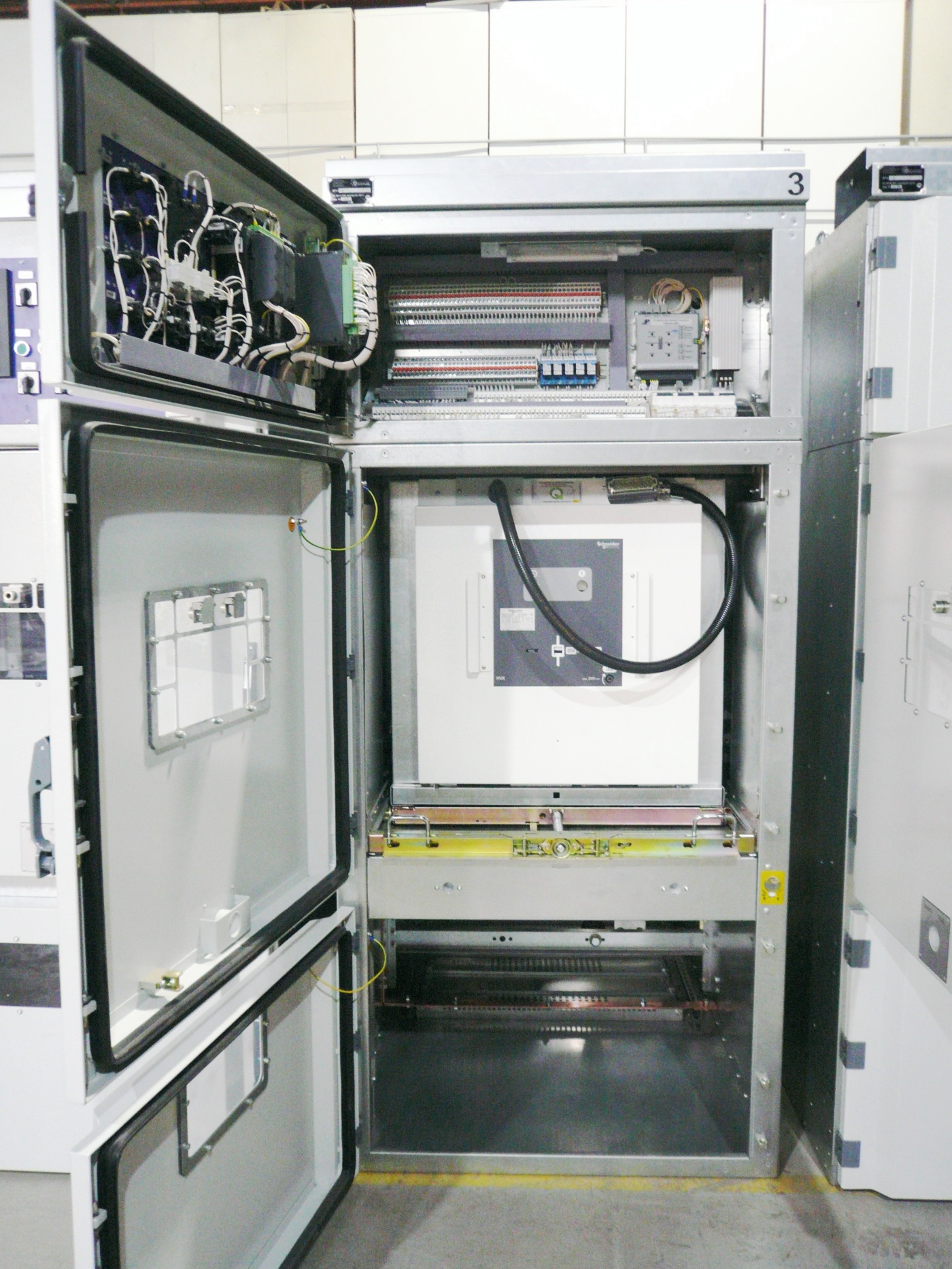

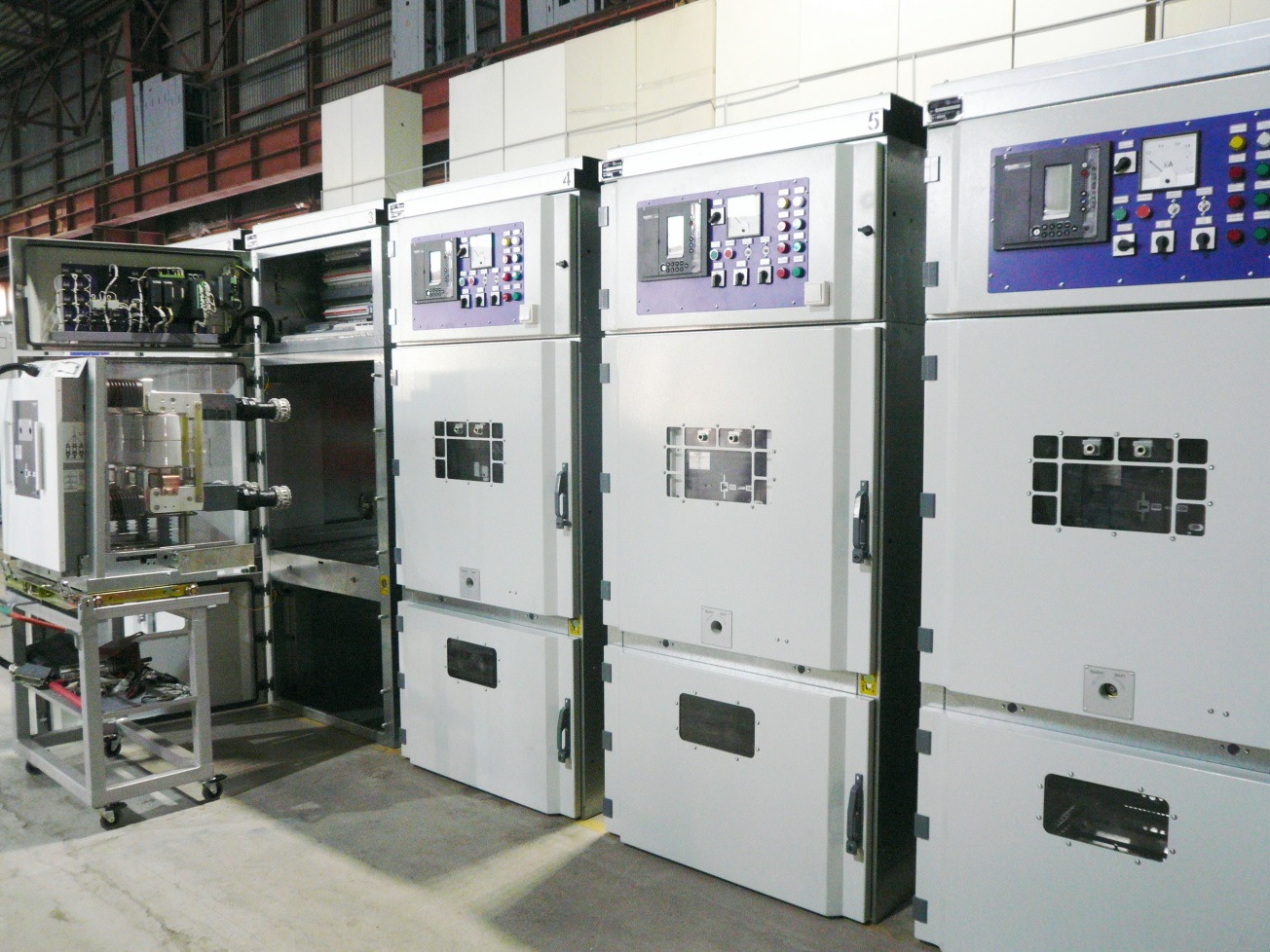

Комплектные распределительные устройства серии КРУ 20кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с заземленной или изолированной нейтралью.
Вид климатического исполнения У и УХЛ с ограничениями по температуре, категория размещения 3 и 4 по ГОСТ 15150-69 и ГОСТ15543.1-89. При этом значение температуры окружающего воздуха от - 25С до + 40С; высота над уровнем моря не более 1000м; окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, в концентрациях, разрушающих металлы и изоляцию.
Номинальный режим работы - продолжительный. Рабочее положение в пространстве - вертикальное, допустимое отклонение - не более 2 градусов от вертикали.
Скачать опросный лист на ячейки КРУ
Основные параметры КРУ 20кВ
|
Наименование параметра, показателя классификации
|
Значение параметра, исполнение
|
|
Номинальное напряжение, кВ
|
20
|
|
Наибольшее рабочее напряжение, кВ
|
24
|
|
Номинальный ток, А
|
200; 400; 630; 1000; 1250
|
|
Номинальный ток сборных шин, А
|
630; 1000; 1250
|
|
Ток термической стойкости (главных цепей Зс, заземляющих ножей 1с), кА
|
20; 25
|
|
Номинальный ток отключения выключателя , кА
|
20; 25
|
|
Номинальное напряжение вспомогательных цепей, В
- при постоянном токе - при переменном токе - цепей освещения |
110; 220
100; 220 12 |
|
Номинальный ток электродинамической стойкости главных
цепей шкафов КРУ (амплитуда), кА |
51; 63
|
|
Габаритные размеры, мм:
- ширина - глубина - высота |
800
1350 2250 |
|
Срок службы до списания, лет, не менее
|
30
|
Разрез ячейки КРУ 20кВ с выключателем
1. кабельный лоток; 2. выключатель на ВЭ; 3. шины подключения кабеля; 4. заземлитель; 5. трансформатор тока; 6. угловой проходной изолятор; 7. статический контакт главной цепи; 8. сборные шины; 9. клапана сброса избыточного давления; А. отсек сборных шин; В. отсек выключателя; С. кабельный отсек; D. низковольтный (релейный) отсек.
