Щит собственных нужд 0,4 кВ (ЩСН 0,4 кВ) предназначен для ввода и распределения электрической энергии переменного тока от трансформатора мощностью до 1000 кВА на подстанциях напряжением до 750 кВ.
ЩСН обеспечивает надежное питание потребителей переменного тока напряжением 0,4 кВ, защиту вводов низкого напряжения трансформаторов собственных нужд, защиту отходящих фидеров, а также автоматическое переключение питания потребителей в случае выхода из строя основного источника.

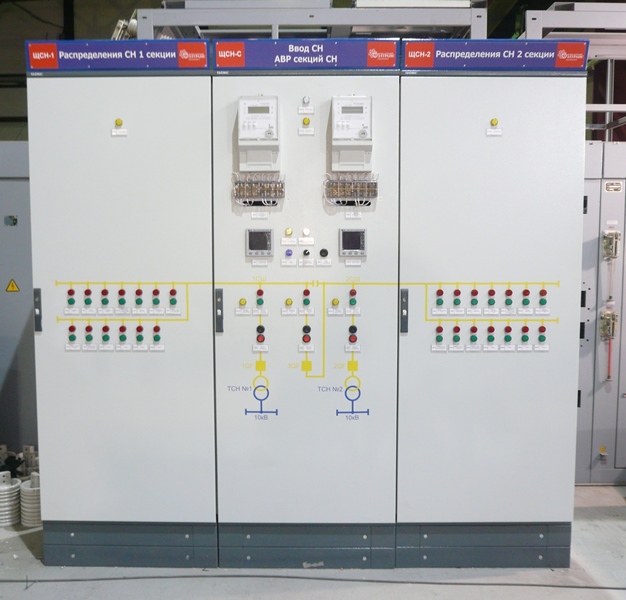

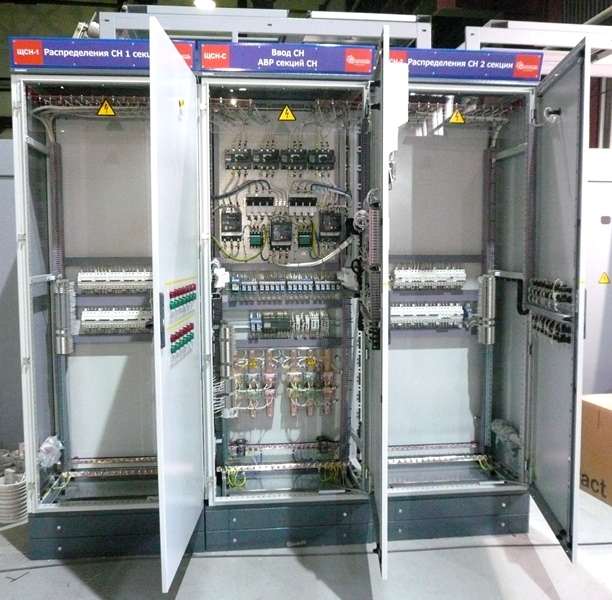

Щиты представляет собой конструкцию, собранную из трех металлических шкафов и состоят из шкафа ввода с автоматикой АВР и секционных шкафов с шинами переменного тока и автоматическими выключателями питания нагрузок.

Щиты собственных нужд обеспечивают:

-приём электроэнергии переменного тока от двух независимых вводов по двум секциям шин;
-распределение электроэнергии между потребителями первой и второй секциями шин;
-защиту автоматическими выключателями потребителей и отходящих линий от токов короткого замыкания и перегрузки;
- автоматическое отключение ввода при отсутствии напряжения, исчезновения фазы, выхода величины напряжения фаз за заданные уставки, нарушения порядка чередования фаз или превышения уставки ассиметрии между фазами;
- автоматическое объединение секций шин при отключении одного из вводов;
- автоматическое подключение ввода и разъединение шин секций при восстановлении параметров электроснабжения на вводах;
- контроль токов и напряжений шин каждой секции цифровыми измерительными трехстрочными приборами с светодиодной индикацией;
- звуковую и световую сигнализацию при отключении одного из вводов и исчезновении питания нагрузок потребителей;
- формирование релейных аварийных сигналов при отключении вводов и аварийном срабатывании автоматических выключателей отходящих фидеров;
- отображение состояния автоматических выключателей отходящих фидеров на мнемосхеме с использованием светодиодной индикации;
- отображение причины возникновения аварийной ситуации на встроенной панеле оператора;
- передачу информации о текущих электрических параметрах трехфазной питающей сети и состоянии автоматических выключателей в цифровом виде по интерфейсу RS-485 на удаленный компьютер или в АСУ ТП верхнего уровня.
Включение и отключение вводов осуществляется автоматическими выключателями, оснащенных мотор-редукторами и электронными расцепителями.
Объединение секций при отключении одного из вводов осуществляется автоматическим выключателем, оснащенным мотор-редуктором и электронным расцепителем.
Управление логикой работы АВР осуществляется с использованием электронного программируемого реле.
